Adapter Redukcja Wału 40 mm / 25,4 mm Typ Hormann Marantec 8050771

Adapter Redukcja Wału 40 mm / 25,4 mm Typ Hormann Marantec 8050771

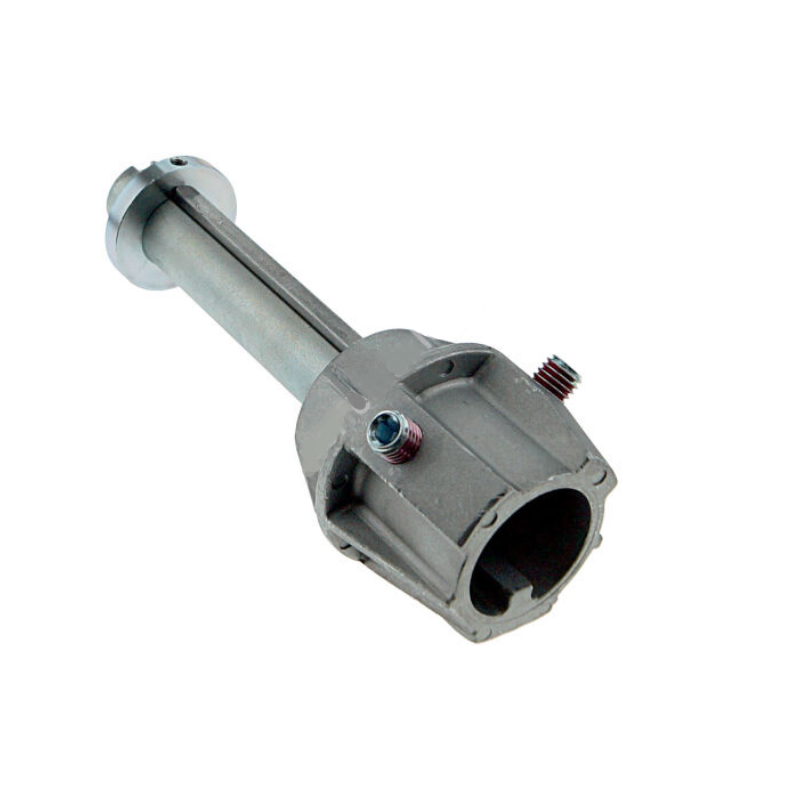

Marantec 8050771 to adapter redukcyjny wału 40 mm na 25,4 mm (1"), przeznaczony do połączenia napędu z wałem bramy o większej średnicy. Adapter został wyposażony w kołnierz z profilem wpustowym 40 mm oraz trzpień o średnicy 25,4 mm, dzięki czemu umożliwia zastosowanie napędu z wałem wyjściowym 25,4 mm w instalacji wykorzystującej wał 40 mm.

Zestaw znajduje zastosowanie przede wszystkim w bramach segmentowych i przemysłowych, a także podczas modernizacji lub wymiany napędu, gdy średnica wału napędowego nie odpowiada bezpośrednio średnicy wału stosowanego w bramie.

Redukcja wału 40 mm na 25,4 mm

Podstawowym zadaniem adaptera Marantec 8050771 jest mechaniczne dopasowanie dwóch różnych średnic wału. Od strony bramy adapter współpracuje z wałem o średnicy 40 mm i profilem wpustowym typu stosowanego w rozwiązaniach Hormann. Po stronie napędu znajduje się pełny trzpień o średnicy 25,4 mm, czyli 1".

Dla klienta mniej zorientowanego w automatyce oznacza to, że adapter pozwala połączyć elementy, które bezpośrednio nie mają zgodnych wymiarów. Jest szczególnie przydatny przy doborze napędu do istniejącej bramy, gdy zastosowany napęd posiada wyjście 25,4 mm, a konstrukcja bramy wykorzystuje wał 40 mm.

Elementy znajdujące się w zestawie:

Zestaw Marantec 8050771 zawiera elementy potrzebne do wykonania połączenia adaptera z napędem i wałem:

• zespół wału napędowego z adapterem kołnierzowym,

• klin do wpustu napędu 6,35 × 6,35 × 100 mm,

• klin do wpustu napędu 6,35 × 5,4 × 70 mm,

• pierścień zabezpieczający do wału 25,4 mm,

• 2 śruby mocujące.

Dzięki temu produkt jest oferowany jako kompletny zestaw montażowy, a nie wyłącznie pojedyncza tuleja redukcyjna.

Wał 25,4 mm – standard 1"

Średnica trzpienia po stronie napędu wynosi 25,4 mm, czyli dokładnie 1 cal. Jest to wymiar często spotykany w napędach do bram przemysłowych i elementach mechanicznych stosowanych w automatyce bramowej.

Zastosowanie pełnego wału z odpowiednim klinem zapewnia mechaniczne przeniesienie napędu oraz umożliwia prawidłowe przekazywanie momentu obrotowego z przekładni na wał bramy.

Najważniejsze parametry techniczne:

• Producent: Marantec

• Numer katalogowy: 8050771

• Oznaczenie producenta: WA-S 25.4/40 P

• Typ: adapter redukcyjny / wałek z adapterem kołnierzowym

• Średnica po stronie napędu: 25,4 mm (1")

• Średnica adaptera po stronie wału: 40 mm

• Profil wału 40 mm: wpustowy, typ Hormann

• Materiał adaptera: odlew aluminiowy

• Wymiar A: 25,4 mm

• Wymiar B: 40 mm

• Wymiar C: 120 mm

• Wymiar D: 40 mm

• Wymiar E: 200 mm

• Wymiar F: 70 mm

• Pierścień zabezpieczający: 25,4 mm

• Zastosowanie: bramy segmentowe, bramy przemysłowe, modernizacja układów napędowych

• Kompatybilność: m.in. napędy Marantec z wyjściem 25,4 mm, w tym STA 1 z odpowiednim wałem przekładniowym
