Zestaw Automatyki do Bram Skrzydłowych FAST PLUS 24V CAME do 4,6 m

Zestaw Automatyki do Bram Skrzydłowych FAST PLUS 24V CAME do 4,6 m

Zestaw automatyki FAST PLUS 24V to kompletny system do automatyzacji bram skrzydłowych o szerokości wjazdu do 4,6 m. Zestaw składa się z dwóch samoblokujących siłowników elektromechanicznych z łamanym ramieniem, radioodbiornika, pilota oraz kompletu fotokomórek.

Automatyka FAST PLUS została zaprojektowana z myślą o bramach skrzydłowych, w których istotne znaczenie ma możliwość montażu napędu na słupkach o większej szerokości. Siłowniki mogą być instalowane na słupkach o szerokości od 20 cm, dzięki czemu zestaw sprawdzi się również w przypadku konstrukcji, w których montaż standardowych siłowników jest utrudniony.

Zastosowane napędy 24 V DC oferują intensywny cykl pracy, a wbudowane wyłączniki krańcowe upraszczają proces instalacji i regulacji automatyki.

Najważniejsze zalety zestawu FAST PLUS 24V:

• kompletny zestaw do bramy skrzydłowej o szerokości wjazdu do 4,6 m,
• dwa siłowniki elektromechaniczne z łamanym ramieniem,
• zasilanie silników 24 V DC,
• siłowniki samoblokujące,
• intensywny cykl pracy,
• wbudowane wyłączniki krańcowe,
• możliwość montażu na słupkach o szerokości już od 20 cm,
• regulowany czas otwarcia od 13 do 30 sekund dla kąta 90°,
• radioodbiornik AF43S,
• pilot 4-kanałowy TOP44RBN 433,92 MHz z kodem zmiennym,
• komplet fotokomórek DIR10,
• instrukcja instalacji, użytkowania i konserwacji,
• 24 miesiące gwarancji.

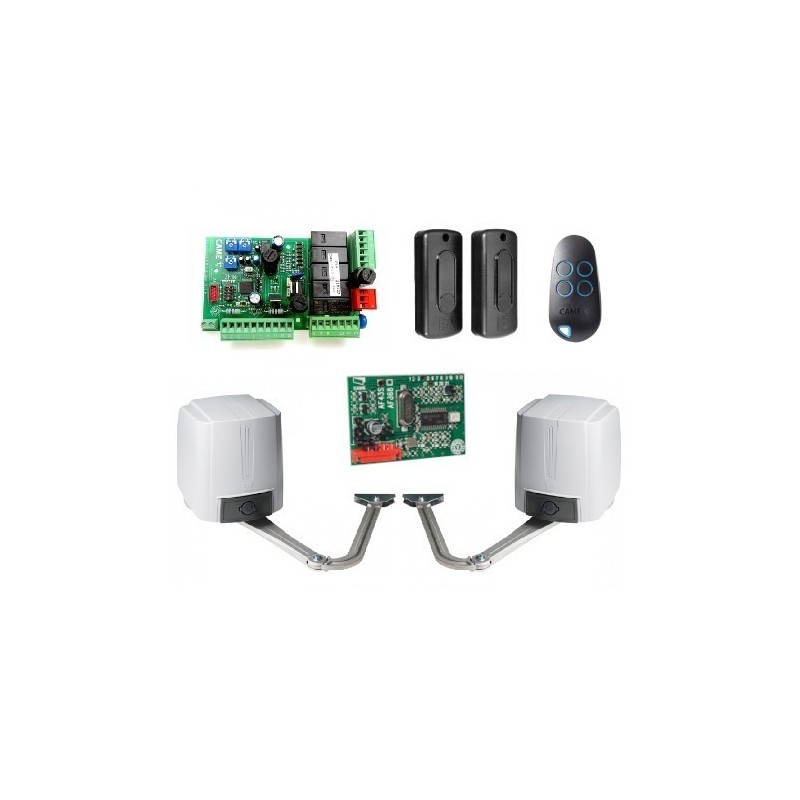

Zawartość zestawu:

W skład zestawu automatyki FAST PLUS 24V wchodzą:

• 1 × FA7024CB – siłownik 24 V DC z wbudowaną centralą sterującą ZL65 i dwoma wyłącznikami krańcowymi,
• 1 × FA7024 – siłownik 24 V DC z dwoma wbudowanymi wyłącznikami krańcowymi,
• 1 × AF43S – radioodbiornik,
• 1 × TOP44RBN – 4-kanałowy pilot 433,92 MHz z kodem zmiennym,
• 1 × DIR10 – komplet fotokomórek, nadajnik + odbiornik,
• instrukcja instalacji, użytkowania i konserwacji,
• karta gwarancyjna – 24 miesiące.

Siłowniki FA7024CB i FA7024

Napędy zastosowane w zestawie FAST PLUS wykorzystują samoblokujące siłowniki elektromechaniczne z łamanym ramieniem. Konstrukcja ta pozwala na montaż automatyki na szerokich słupkach, gdzie zastosowanie tradycyjnego siłownika może być problematyczne.

Siłowniki przeznaczone są do skrzydeł o maksymalnej długości 2,3 m. Ich konstrukcja została przystosowana do intensywnej eksploatacji, dzięki czemu zestaw może być stosowany przy bramach wjazdowych użytkowanych z dużą częstotliwością.

Model FA7024CB posiada dodatkowo wbudowaną centralę sterującą ZL65, co upraszcza konfigurację całego systemu.

Dobór napędu do bramy

Maksymalna dopuszczalna masa skrzydła zależy od jego długości:

Maksymalna długość jednego skrzydła: 2,3 m
Maksymalna szerokość wjazdu dla dwóch skrzydeł: 4,6 m

Przy doborze automatyki należy uwzględnić nie tylko długość i masę skrzydła, ale również jego konstrukcję, powierzchnię pełną lub ażurową, warunki atmosferyczne oraz intensywność użytkowania.

Szybki i wygodny montaż

Seria FAST została opracowana z myślą o ułatwieniu montażu automatyki na bramach skrzydłowych. Zastosowanie siłowników z łamanym ramieniem umożliwia instalację również na słupkach o szerokości od 20 cm.

Wbudowane wyłączniki krańcowe ograniczają liczbę dodatkowych elementów wymaganych podczas instalacji i ułatwiają prawidłową regulację położenia skrzydeł.

Bezpieczeństwo i sterowanie

Zestaw wyposażony jest w komplet fotokomórek DIR10, które zwiększają bezpieczeństwo użytkowania bramy. W przypadku wykrycia przeszkody w obszarze działania fotokomórek system może odpowiednio zareagować zgodnie z ustawionym trybem pracy centrali.

Do sterowania bramą służy dołączony 4-kanałowy pilot TOP44RBN pracujący na częstotliwości 433,92 MHz i wykorzystujący kod zmienny. Radioodbiornik AF43S umożliwia komunikację pilota z automatyką.

Dane techniczne:

Typ: automatyka do bram skrzydłowych
Seria: FAST PLUS
Napięcie zasilania: 230 V AC, 50/60 Hz
Napięcie zasilania silnika: 24 V DC
Moc maksymalna silnika: 140 W
Siła ciągu: 180 Nm
Cykl pracy: intensywny
Stopień ochrony: IP54
Zabezpieczenie termiczne silnika: 150°C
Czas otwarcia do 90°: 13–30 s
Temperatura pracy: od -20°C do +55°C
Maksymalna długość skrzydła: 2,3 m
Maksymalna szerokość wjazdu: 4,6 m
Minimalna szerokość słupka: 20 cm
Gwarancja: 24 miesiące
