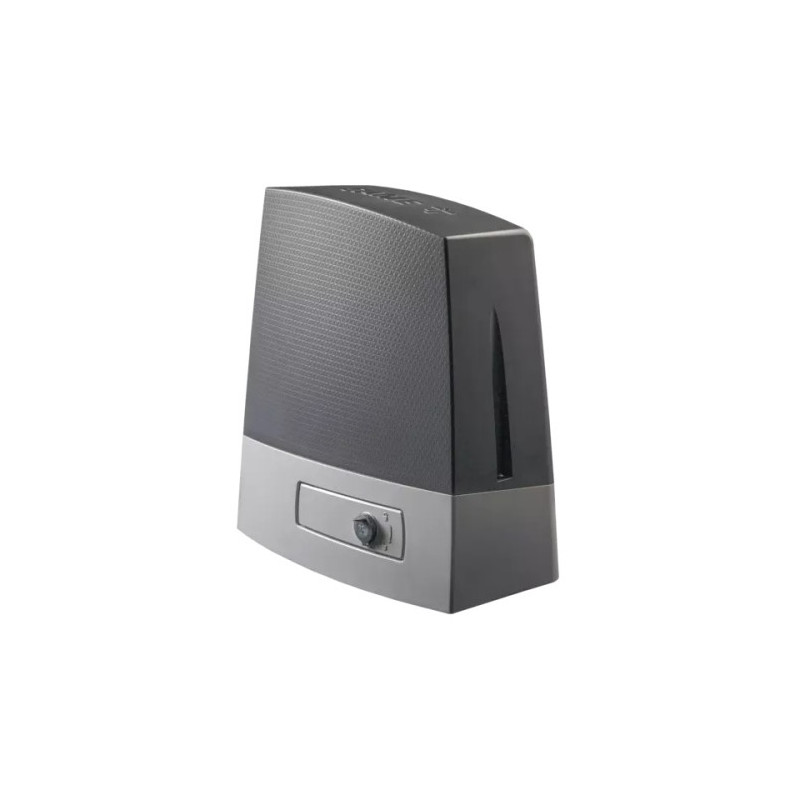

Napęd do bramy przesuwnej CAME BKX 801MS-0700 – BKX12AGM 24 V Brushless

CAME BKX 801MS-0700 (BKX12AGM) to zaawansowany napęd do bram przesuwnych wyposażony w bezszczotkowy silnik 24 V DC, enkoder oraz nowoczesną centralę sterującą z wyświetlaczem graficznym. Model został zaprojektowany do intensywnej pracy z dużymi i ciężkimi bramami o masie do 1200 kg oraz długości skrzydła do 20 m.

Napęd osiąga prędkość przesuwu do 20 m/min i oferuje maksymalną siłę ciągu 800 N. Zastosowanie technologii Brushless, adaptacyjnej kontroli prędkości i momentu obrotowego Adaptive Speed & Torque (AST), enkodera oraz komunikacji CXN BUS pozwala uzyskać precyzyjne sterowanie ruchem, skuteczne wykrywanie przeszkód oraz wygodną konfigurację i diagnostykę automatyki.

CAME BKX12AGM jest mocniejszą wersją napędu BKX przeznaczoną do bram o masie do 1200 kg. W porównaniu z modelem BKX08AGF 801MS-0690, który obsługuje bramy do 800 kg, model 801MS-0700 pozwala zautomatyzować cięższe konstrukcje, zachowując rozwiązania elektroniczne i mechaniczne charakterystyczne dla całej serii BKX.

CAME BKX 801MS-0700 – najważniejsze informacje

• model: 801MS-0700
• oznaczenie: BKX12AGM
• seria: CAME BKX
• zasilanie: 230 V AC
• zasilanie silnika: 24 V DC
• technologia silnika: Brushless – bezszczotkowa
• maksymalna siła ciągu: 800 N
• maksymalna prędkość: 20 m/min
• maksymalna masa skrzydła bramy: 1200 kg
• maksymalna długość skrzydła: 20 m
• stopień ochrony: IP54
• zakres temperatury pracy: od -20°C do +55°C
• enkoder: tak
• CXN BUS: tak
• CAME CONNECT: tak
• CAME KEY: gotowość do konfiguracji
• wbudowane dekodowanie radiowe: tak
• magnetyczny wyłącznik krańcowy: tak
• kolor obudowy: RAL 7024
• praca: intensywna / ciągła w określonych warunkach zastosowania.

Napęd CAME do bramy przesuwnej do 1200 kg

Najważniejszą cechą modelu CAME BKX 801MS-0700 jest możliwość automatyzacji bram przesuwnych o masie skrzydła do 1200 kg. Maksymalna długość skrzydła wynosi 20 m.

Dzięki temu BKX12AGM jest przeznaczony do większych i cięższych bram, w przypadku których standardowe napędy o niższej klasie udźwigu mogą być niewystarczające. Model sprawdzi się w wymagających instalacjach przy posesjach prywatnych, obiektach użytkowych, terenach przemysłowych, parkingach oraz innych miejscach, gdzie brama jest intensywnie eksploatowana.

Napęd wykorzystuje przekładnię z nieodwracalnym motoreduktorem oraz silnik Brushless 24 V DC o maksymalnej sile ciągu 800 N.

Bezszczotkowy silnik Brushless 24 V DC

CAME BKX12AGM wykorzystuje silnik bezszczotkowy Brushless 24 V DC, zaprojektowany z myślą o intensywnej pracy i wysokiej trwałości.

W silniku bezszczotkowym nie występują klasyczne szczotki, które w tradycyjnych konstrukcjach są elementami eksploatacyjnymi. Rozwiązanie zastosowane przez CAME pozwala ograniczyć zużycie tego typu komponentów oraz zapewnić płynną i cichą pracę napędu.

Producent podaje dla całej serii BKX współczynnik MCBF na poziomie 250 000 cykli, potwierdzający wysoką trwałość konstrukcji. Silnik i jego komponenty zostały poddane testom mającym potwierdzić ich wytrzymałość podczas intensywnej eksploatacji.

Prędkość do 20 m/min

Model CAME BKX 801MS-0700 osiąga prędkość przesuwu do 20 m/min. Jest to wartość dostosowana do pracy z ciężkimi skrzydłami bramowymi o masie do 1200 kg.

Połączenie wysokiej siły ciągu z bezszczotkowym silnikiem 24 V DC pozwala na sprawne przesuwanie dużych konstrukcji, przy zachowaniu płynności ruchu oraz precyzyjnego sterowania fazami przyspieszania i hamowania. Producent podaje dla modelu 801MS-0700 maksymalną prędkość 20 m/min oraz siłę ciągu 800 N.

Adaptive Speed & Torque – inteligentna kontrola ruchu

Jedną z kluczowych technologii serii BKX jest Adaptive Speed & Torque (AST). System monitoruje parametry ruchu bramy i na bieżąco dostosowuje sposób działania napędu do aktualnych warunków.

Elektronika kontroluje między innymi prędkość ruchu, przyspieszenie i hamowanie. Jednocześnie system adaptacji momentu analizuje obciążenie oraz tarcie, aby utrzymywać ustawioną prędkość i wspierać wykrywanie przeszkód.

Ma to szczególne znaczenie w przypadku ciężkich bram przesuwnych. Opory ruchu mogą zmieniać się w czasie między innymi wskutek zabrudzenia toru, drobnych zanieczyszczeń, warunków atmosferycznych czy naturalnego zużycia elementów mechanicznych.

Technologia AST pozwala elektronice na ciągłe dostosowywanie parametrów pracy do aktualnego obciążenia, dzięki czemu napęd może zachować bardziej stabilny sposób działania.

Enkoder i wykrywanie przeszkód

Napęd CAME BKX 801MS-0700 wyposażono w enkoder, który pozwala na precyzyjne monitorowanie ruchu automatyki.

W połączeniu z technologią Adaptive Speed & Torque rozwiązanie umożliwia kontrolę parametrów pracy napędu oraz wspiera funkcję wykrywania przeszkód. Producent wskazuje wprost na zarządzanie ruchem i wykrywanie przeszkód jako jedną z funkcji modelu BKX12AGM.

Automatyka została również przetestowana pod kątem zgodności z europejskimi wymaganiami dotyczącymi sił uderzenia.

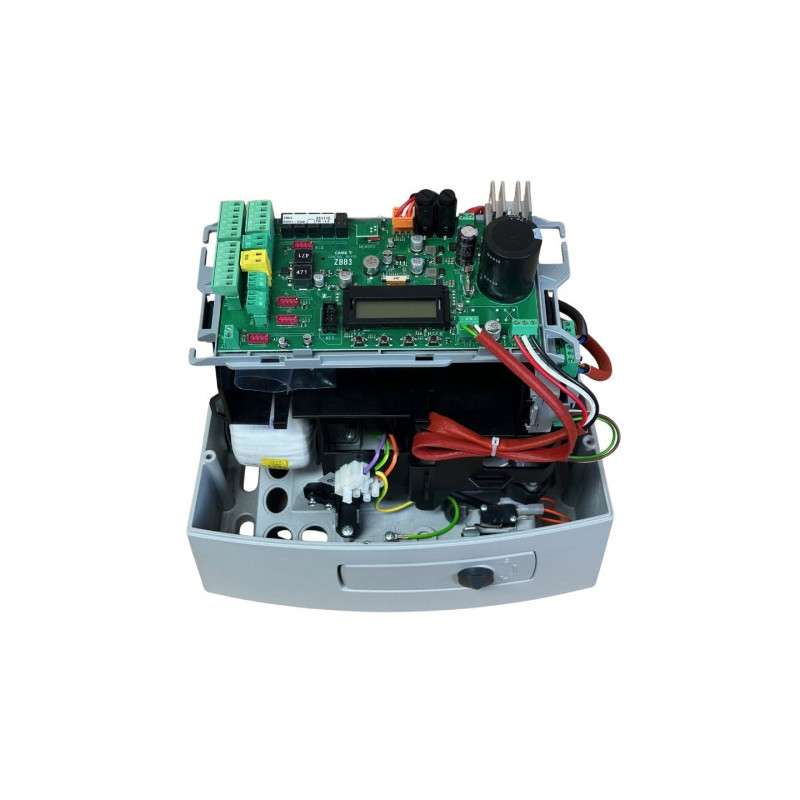

Zaawansowana centrala sterująca z wyświetlaczem graficznym

CAME BKX12AGM posiada nowoczesną centralę sterującą wyposażoną w wyświetlacz graficzny. Pozwala on instalatorowi na wygodną konfigurację parametrów napędu oraz przeprowadzenie procesu uruchomienia.

Centrala została wyposażona w funkcje ułatwiające konfigurację, zarządzanie ruchem i diagnostykę automatyki. Dzięki przejrzystemu interfejsowi ustawianie parametrów napędu jest prostsze i bardziej intuicyjne.

BKX jest również przygotowany do współpracy z CAME KEY, dzięki czemu instalator może korzystać z dodatkowych możliwości konfiguracji za pomocą urządzenia mobilnego.

Konfiguracja CAME BKX za pomocą CAME KEY i smartfona

CAME KEY pozwala uprościć proces uruchamiania oraz konfiguracji automatyki. Po podłączeniu urządzenia do centrali instalator może korzystać z aplikacji CAME CONNECT na smartfonie.

Rozwiązanie umożliwia między innymi:

• korzystanie z asystenta konfiguracji,
• dostęp do parametrów automatyki,
• kontrolę ruchu bramy,
• diagnostykę systemu,
• wykonywanie czynności konserwacyjnych,
• aktualizację oprogramowania centrali,
• konfigurację urządzeń zdalnego sterowania,
• tworzenie kopii zapasowej ustawień.

Dla profesjonalnego instalatora oznacza to możliwość szybszego uruchomienia systemu oraz łatwiejszego zarządzania parametrami automatyki.

CXN BUS – nowoczesna komunikacja z akcesoriami

CAME BKX 801MS-0700 obsługuje technologię CXN BUS, wykorzystującą połączenie 2-przewodowe. Dzięki temu kompatybilne akcesoria mogą być instalowane i konfigurowane w prostszy sposób.

Technologia CXN BUS pozwala ograniczyć ilość okablowania oraz ułatwia późniejszą konfigurację i diagnostykę urządzeń. Jest to szczególnie przydatne w rozbudowanych instalacjach, w których automatyka współpracuje z większą liczbą akcesoriów.

CAME podkreśla, że technologia CXN BUS została opracowana z myślą o szybszym i prostszym montażu akcesoriów.

Rozbudowana centrala i możliwość integracji dodatkowych akcesoriów

Konstrukcja BKX została przygotowana do współpracy z dodatkowymi elementami systemu automatyki. W zależności od konfiguracji instalacji można zastosować między innymi urządzenia bezpieczeństwa, rozwiązania komunikacyjne oraz akcesoria zwiększające funkcjonalność systemu.

Model 801MS-0700 posiada między innymi drugie wyjście kanału radiowego B1/B2, wbudowane dekodowanie radiowe oraz magnetyczny wyłącznik krańcowy.

System może być także rozbudowany o rozwiązania CAME związane ze zdalnym zarządzaniem, komunikacją internetową czy zasilaniem awaryjnym.

CAME CONNECT – zdalne zarządzanie automatyką

Technologia CAME CONNECT pozwala na połączenie automatyki z internetem za pośrednictwem odpowiedniego urządzenia sieciowego.

Dzięki temu użytkownik może zyskać możliwość zdalnego sterowania bramą za pomocą smartfona. System CAME CONNECT został zaprojektowany zarówno z myślą o użytkowniku końcowym, jak i instalatorze, który może zdalnie zarządzać podłączonymi automatykami, ich konfiguracją i stanem.

CAME wskazuje CONNECT jako rozwiązanie umożliwiające zdalne cyfrowe zarządzanie automatyką oraz lokalną konfigurację za pomocą CAME KEY.

CAME BKX 801MS-0700 do intensywnej pracy

Model BKX12AGM został opracowany z myślą o intensywnym użytkowaniu. Producent określa go jako napęd 24 V DC przeznaczony do zastosowań intensywnych.

Dla skrzydła o długości 4 m producent podaje pracę ciągłą, natomiast dla skrzydła o długości 10 m wartość wynosi 38 cykli na godzinę. Oznacza to, że napęd został przygotowany do pracy w instalacjach, w których brama jest regularnie i często używana.

W przypadku każdej konkretnej instalacji należy oczywiście uwzględnić rzeczywistą masę skrzydła, długość bramy, stan toru jezdnego, warunki pracy oraz wymagania dotyczące częstotliwości cykli.

Napęd do dużej bramy przesuwnej 1200 kg

CAME BKX 801MS-0700 jest odpowiednim rozwiązaniem dla dużych bram przesuwnych o masie do 1200 kg i długości do 20 m.

To właśnie maksymalna masa skrzydła odróżnia model BKX12AGM od wersji BKX08AGF 801MS-0690, przeznaczonej do bram do 800 kg. Oba modele korzystają z tej samej rodziny technologii BKX, jednak 801MS-0700 został przygotowany do obsługi cięższych konstrukcji.

Czy CAME BKX 801MS-0700 nadaje się do bramy 1200 kg?

Tak. CAME BKX 801MS-0700 / BKX12AGM jest przeznaczony do bram przesuwnych o maksymalnej masie skrzydła 1200 kg i maksymalnej długości 20 m.

Przy doborze napędu należy jednak pamiętać, że rzeczywista praca bramy zależy również od jakości jej wykonania, stanu rolek i prowadnicy, prawidłowego wypoziomowania oraz oporów mechanicznych.

CAME BKX 801MS-0700 – najważniejsze zalety

CAME BKX 801MS-0700 BKX12AGM to zaawansowany napęd do dużych i ciężkich bram przesuwnych.

Jego najważniejsze zalety to:

• obsługa bram o masie do 1200 kg,
• maksymalna długość skrzydła 20 m,
• bezszczotkowy silnik Brushless 24 V DC,
• maksymalna siła ciągu 800 N,
• prędkość przesuwu do 20 m/min,
• enkoder,
• adaptacyjna technologia Adaptive Speed & Torque,
• wykrywanie przeszkód i zarządzanie ruchem,
• centrala z wyświetlaczem graficznym,
• gotowość do konfiguracji za pomocą CAME KEY,
• obsługa CXN BUS,
• wbudowane dekodowanie radiowe,
• magnetyczny wyłącznik krańcowy,
• możliwość integracji z CAME CONNECT,
• stopień ochrony IP54,
• temperatura pracy od -20°C do +55°C,
• wysoka trwałość całej serii BKX, potwierdzona współczynnikiem MCBF 250 000 cykli.

CAME BKX 801MS-0700 BKX12AGM to zaawansowany napęd do dużych bram przesuwnych o masie do 1200 kg i długości do 20 m. Bezszczotkowy silnik 24 V DC, siła ciągu 800 N, prędkość do 20 m/min, enkoder oraz technologia Adaptive Speed & Torque zapewniają precyzyjne i płynne zarządzanie ruchem bramy.

Rozbudowana centrala z wyświetlaczem graficznym, CAME KEY, CXN BUS i CAME CONNECT sprawiają, że BKX12AGM jest nie tylko mocnym napędem mechanicznym, ale również nowoczesną platformą automatyki, którą można rozbudowywać o kolejne funkcje i akcesoria.

Dzięki konstrukcji przeznaczonej do intensywnej pracy model CAME BKX 801MS-0700 jest szczególnie interesującym rozwiązaniem do ciężkich bram wjazdowych, obiektów użytkowych, parkingów oraz wymagających instalacji przemysłowych.

FAQ – CAME BKX 801MS-0700

Do jakiej bramy przeznaczony jest CAME BKX 801MS-0700?

Napęd CAME BKX 801MS-0700 jest przeznaczony do bram przesuwnych o maksymalnej masie skrzydła 1200 kg i długości do 20 m.

Jaką prędkość osiąga CAME BKX 801MS-0700?

Maksymalna prędkość przesuwu modelu BKX12AGM wynosi 20 m/min.

Jaką siłę ciągu ma CAME BKX 801MS-0700?

Napęd posiada maksymalną siłę ciągu 800 N.

Jaki silnik zastosowano w CAME BKX12AGM?

Model 801MS-0700 wykorzystuje bezszczotkowy silnik Brushless 24 V DC. Jest to konstrukcja zaprojektowana do intensywnej pracy i wysokiej trwałości.

Czy CAME BKX 801MS-0700 nadaje się do intensywnej pracy?

Tak. Jest to motoreduktor 24 V DC przeznaczony do intensywnego użytkowania. Dla skrzydła o długości 4 m producent określa pracę jako ciągłą.

Czy CAME BKX 801MS-0700 ma enkoder?

Tak. Model BKX12AGM jest wyposażony w enkoder, który umożliwia precyzyjne monitorowanie ruchu automatyki.

Czy CAME BKX12AGM wykrywa przeszkody?

Tak. Napęd wykorzystuje zarządzanie ruchem oraz technologię Adaptive Speed & Torque, która monitoruje obciążenie i tarcie oraz wspiera wykrywanie przeszkód.

Czy napęd CAME BKX 801MS-0700 można konfigurować za pomocą smartfona?

Tak. Napęd jest CAME KEY ready i może korzystać z rozwiązań CAME CONNECT, umożliwiających konfigurację oraz zarządzanie automatyką z wykorzystaniem urządzeń mobilnych.

Czy CAME BKX 801MS-0700 obsługuje CXN BUS?

Tak. Model BKX12AGM jest wyposażony w CXN BUS, czyli technologię komunikacji 2-przewodowej przeznaczoną do współpracy z kompatybilnymi akcesoriami.

Jaki stopień ochrony ma CAME BKX 801MS-0700?

Napęd posiada stopień ochrony IP54 i jest przeznaczony do pracy w temperaturze od -20°C do +55°C.

Czy CAME BKX 801MS-0700 jest mocniejszy od modelu 801MS-0690?

Tak, jeśli kryterium stanowi maksymalna masa bramy. Model 801MS-0690 obsługuje skrzydła do 800 kg, natomiast 801MS-0700 / BKX12AGM obsługuje skrzydła do 1200 kg. Oba modele mają maksymalną długość skrzydła 20 m.

Czym różni się CAME BKX12AGM od BKX08AGF?

Najważniejsza różnica dotyczy zakresu zastosowania. BKX08AGF 801MS-0690 jest przeznaczony do bram do 800 kg i osiąga prędkość do 24 m/min. BKX12AGM 801MS-0700 obsługuje bramy do 1200 kg i osiąga prędkość do 20 m/min. Oba modele mają długość skrzydła do 20 m, siłę ciągu 800 N oraz korzystają z technologii BKX, w tym silnika Brushless 24 V DC, enkodera, AST i CXN BUS.
