Napęd do Bram Skrzydłowych 230 V FAAC 414 SHORT

Napęd do Bram Skrzydłowych 230 V FAAC 414 SHORT

FAAC 414 SHORT to elektromechaniczny napęd do bram skrzydłowych, przeznaczony przede wszystkim do automatyzacji bram przydomowych. Zestaw bazuje na dwóch siłownikach FAAC 414 SHORT zasilanych napięciem 230 V AC, centrali sterującej FAAC E045S oraz wyposażeniu niezbędnym do realizacji automatycznego otwierania i zamykania bramy.

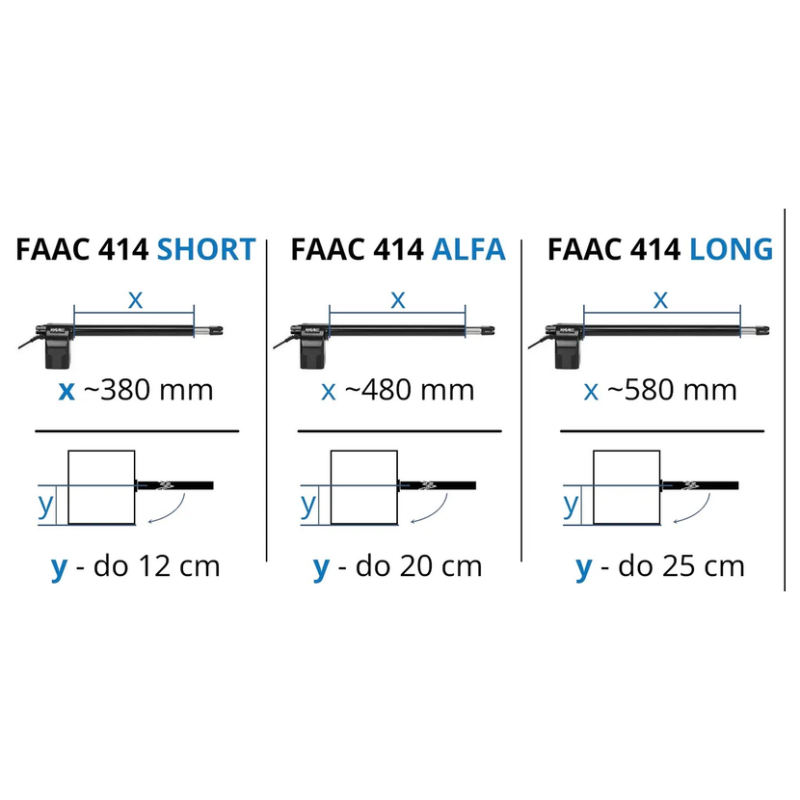

Model 414 SHORT jest przeznaczony do instalacji, w których istotne znaczenie ma stosunkowo krótki wysuw siłownika. Jego użyteczny skok roboczy wynosi 290 mm, a maksymalny kąt otwarcia skrzydła sięga 110°. Dzięki temu napęd może być stosowany przy wielu typowych konstrukcjach bram rozwiernych, jednak przed montażem należy zweryfikować geometrię słupków, położenie zawiasów oraz wymagane wymiary montażowe.

Do jakiej bramy przeznaczony jest FAAC 414 SHORT?

Zestaw został skonfigurowany do automatyzacji bram skrzydłowych, a parametry karty produktu określają maksymalną długość pojedynczego skrzydła na 1,8 m oraz jego maksymalną masę na 350 kg. Są to wartości, które należy traktować jako podstawowe kryteria doboru napędu.

W praktyce sama masa skrzydła nie jest jedynym czynnikiem decydującym o poprawnym działaniu automatyki. Znaczenie mają również konstrukcja bramy, jej powierzchnia, podatność na działanie wiatru, stan zawiasów, sposób osadzenia zawiasów oraz wymiary montażowe. Brama powinna poruszać się płynnie i bez nadmiernych oporów jeszcze przed zamontowaniem automatyki.

Dla użytkownika oznacza to prostą zasadę: napęd nie powinien kompensować problemów mechanicznych bramy. Jeżeli skrzydło ciężko się otwiera ręcznie lub ma wyczuwalne luzy na zawiasach, przed instalacją automatyki należy usunąć te problemy.

Siłowniki FAAC 414 SHORT – parametry techniczne:

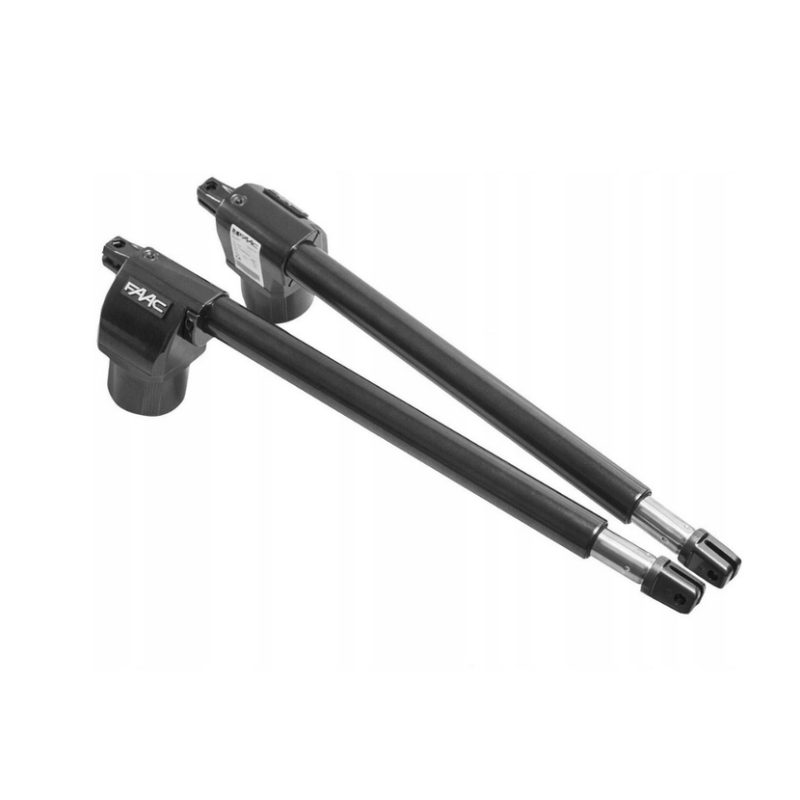

Każdy siłownik FAAC 414 SHORT jest wyposażony w jednofazowy, asynchroniczny silnik zasilany napięciem 230 V AC. Konstrukcja wykorzystuje mechanizm elektromechaniczny z wysuwanym tłokiem, który bezpośrednio wykonuje pracę potrzebną do otwierania i zamykania skrzydła.

Najważniejsze parametry siłownika:

• zasilanie: 230 V AC, 50–60 Hz,

• silnik: asynchroniczny, jednofazowy,

• maksymalny pobór mocy: 280 W,

• maksymalna siła ciągu: 3500 N,

• maksymalna prędkość liniowa tłoka: 16 mm/s,

• użyteczny skok: 290 mm,

• maksymalny kąt otwarcia: 110°,

• stopień ochrony: IP44,

• temperatura pracy: od -20°C do +55°C,

• zabezpieczenie termiczne: 140°C,

• masa jednego siłownika: około 6,5 kg,

• intensywność pracy: do 18 cykli/godzinę w zastosowaniu przydomowym.

Funkcje automatyki FAAC 414 SHORT:

W połączeniu z centralą E045S zestaw oferuje funkcje przydatne zarówno w codziennym użytkowaniu, jak i przy integracji z innymi elementami automatyki budynkowej:

• automatyczne otwieranie i zamykanie bramy,

• częściowe otwarcie dla ruchu pieszego,

• automatyczne zamykanie po określonym czasie,

• wykrywanie przeszkód i obsługa urządzeń bezpieczeństwa,

• możliwość sterowania za pomocą pilota,

• sterowanie z przycisku kluczykowego,

• możliwość współpracy z domofonem,

• obsługa wejść OPEN-A, OPEN-B i STOP,

• regulacja parametrów pracy siłowników,

• opóźnienie skrzydła podczas zamykania,

• możliwość podłączenia elektrozamka,

• współpraca z akcesoriami systemu FAAC.

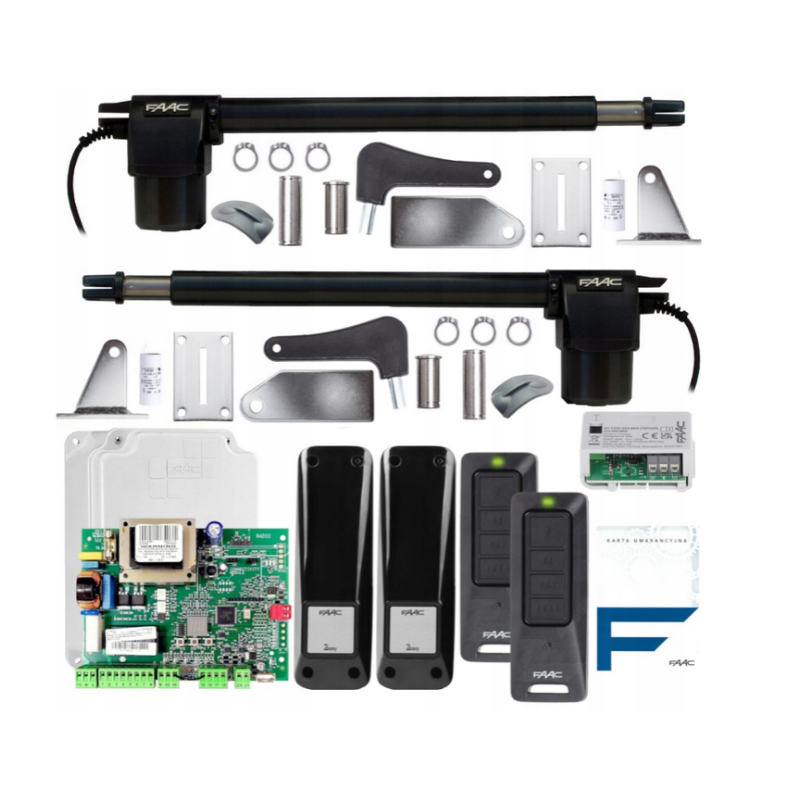

Zestaw zawiera:

Oferowany zestaw obejmuje komplet podstawowych elementów potrzebnych do wykonania automatyzacji bramy:

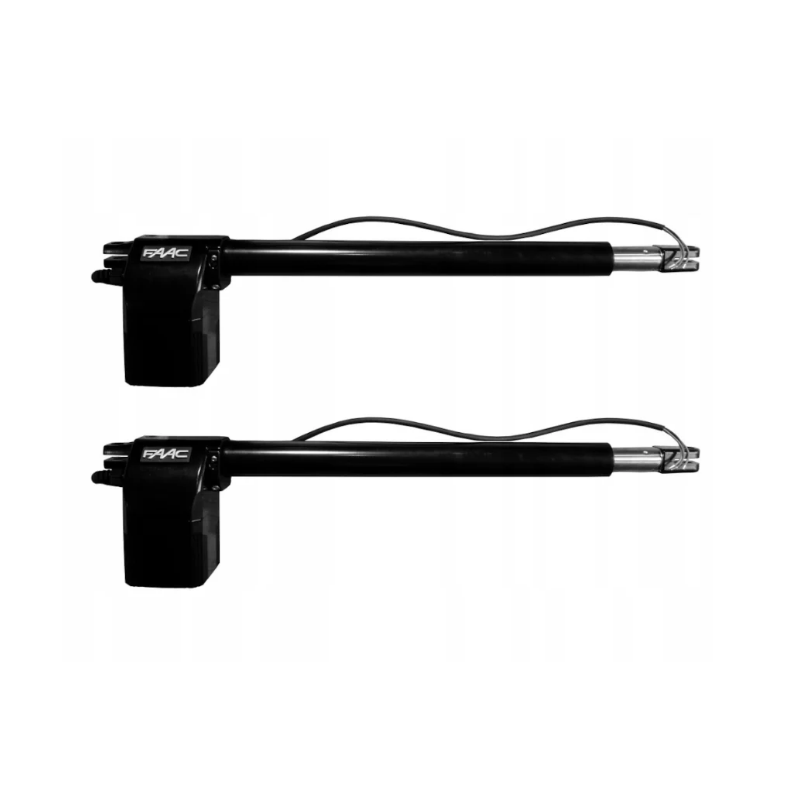

• 2 × FAAC 414 SHORT – siłowniki 230 V,

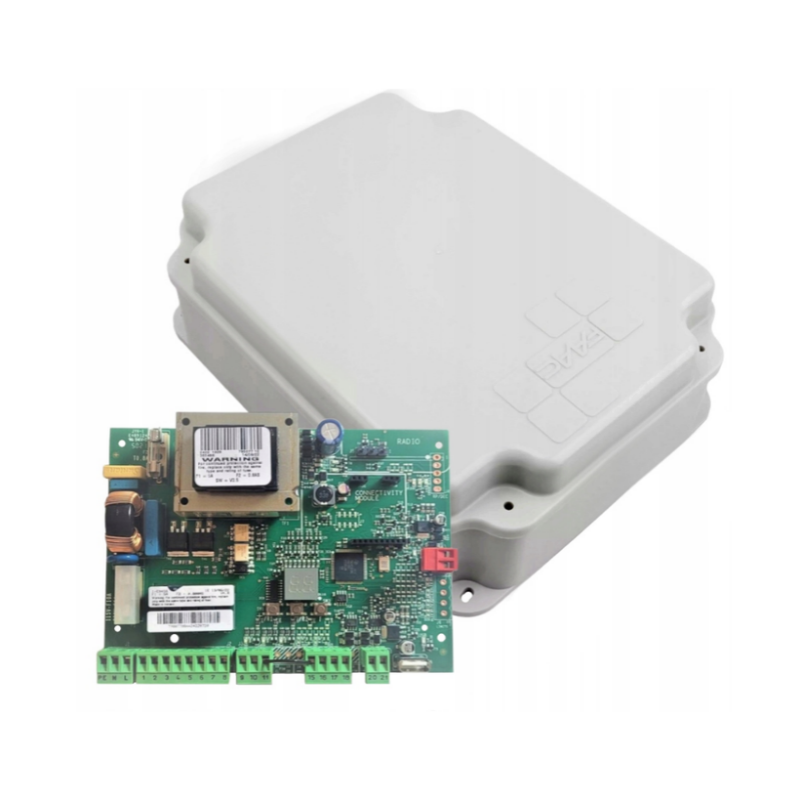

• 1 × FAAC E045S – centrala sterująca,

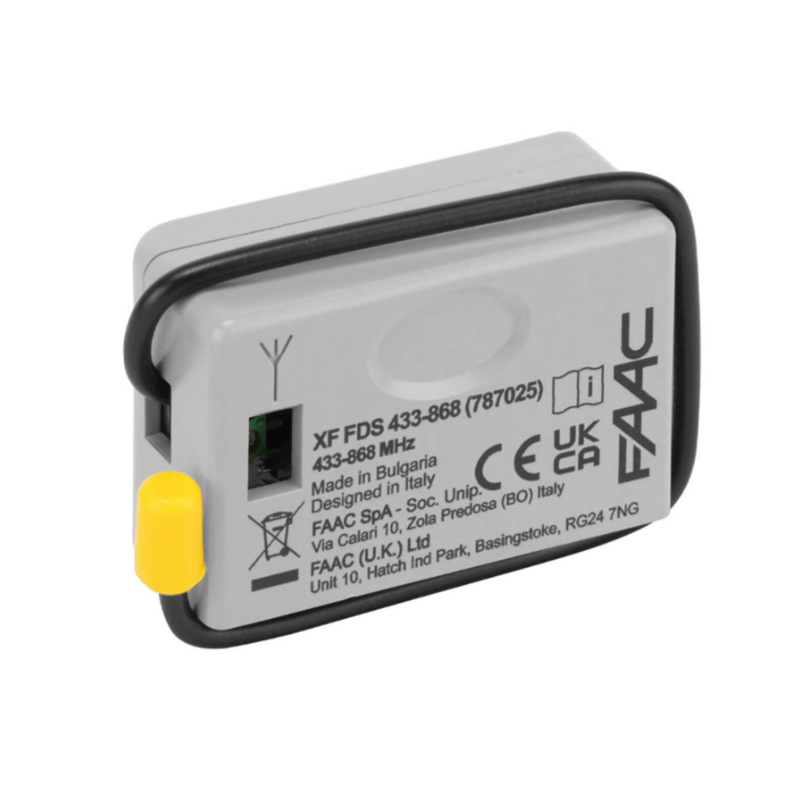

• 1 × FAAC XF FDS 433/868 – moduł radiowy,

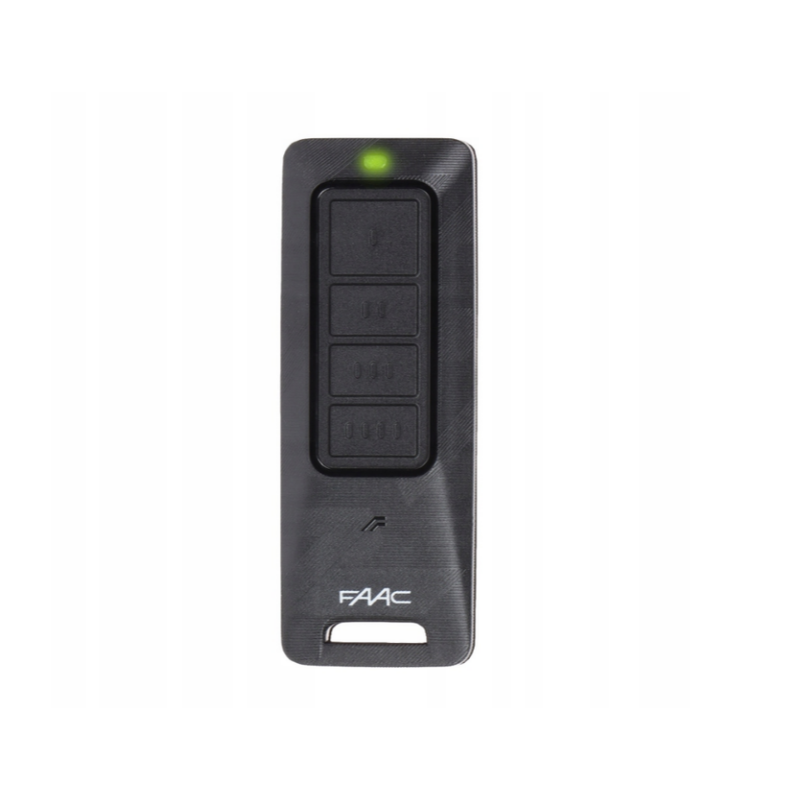

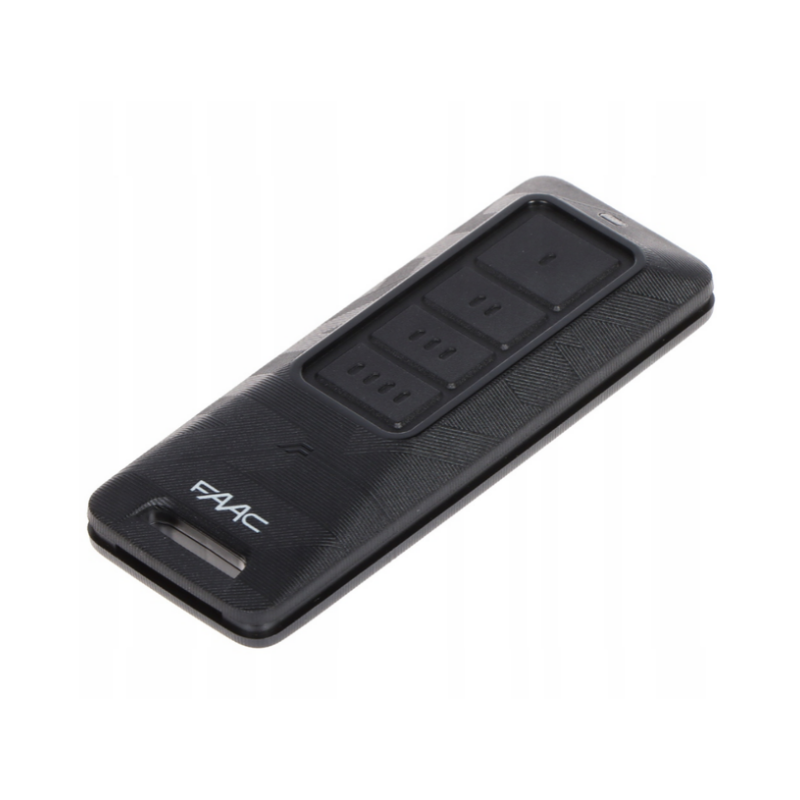

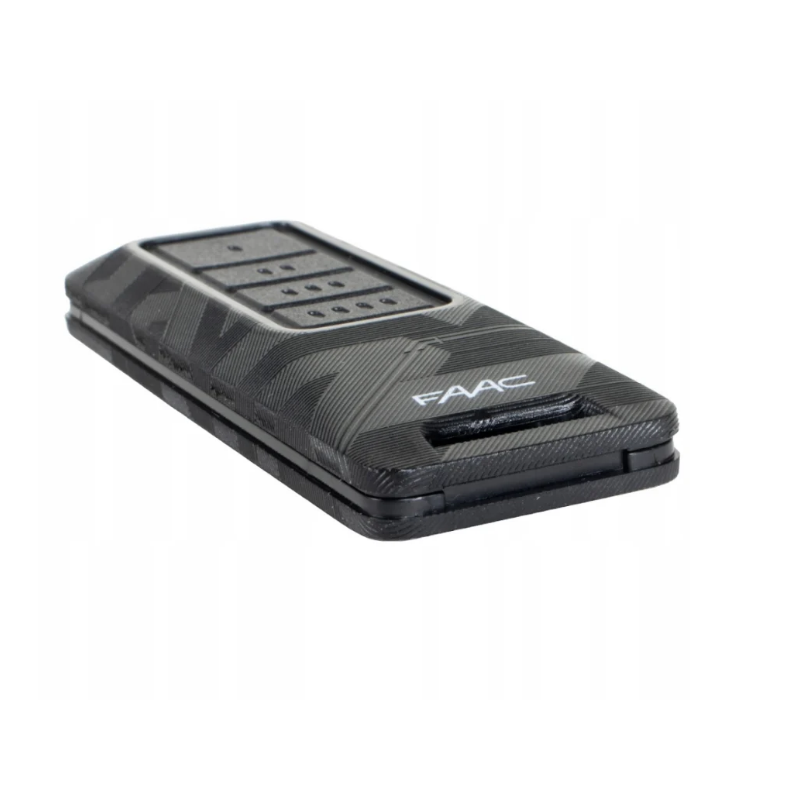

• 2 × FAAC XT4 FDS – piloty czterokanałowe,

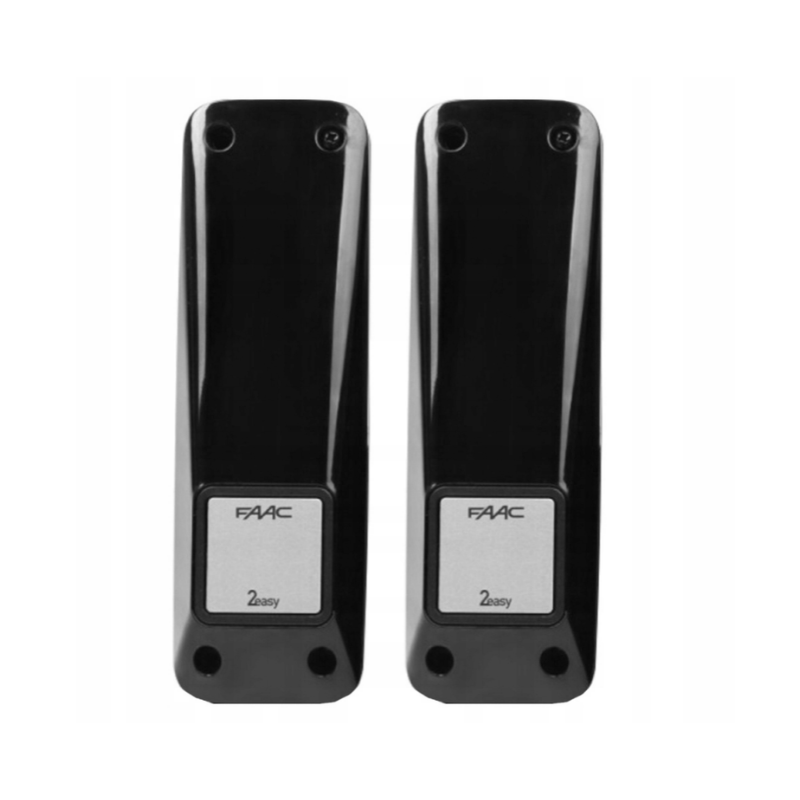

• 1 × komplet FAAC XP20B D – fotokomórki bezpieczeństwa,

• 1 × obudowa centrali FAAC 720119,

• 2 × kondensator rozruchowy,

• komplety elementów mocujących,

• klucze awaryjnego odblokowania,

• instrukcja montażu i obsługi.
