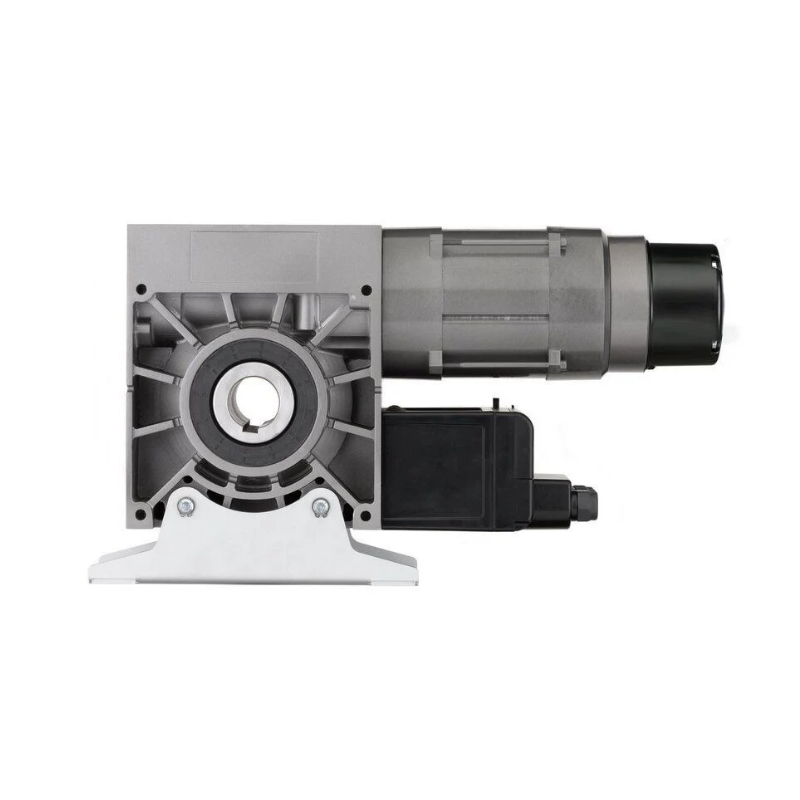

Marantec MFZ MDF 30-42-12 to przemysłowy napęd elektromechaniczny przeznaczony do bram i systemów zamknięć wymagających wysokiego momentu obrotowego oraz niezawodnej pracy w obiektach komercyjnych i przemysłowych. Urządzenie należy do serii MDF, obejmującej napędy do zastosowań profesjonalnych, w których istotne są trwałość mechanizmu, bezpieczeństwo oraz możliwość dostosowania konfiguracji do wymagań konkretnej instalacji.

Model MDF 30-42-12 generuje moment obrotowy 420 Nm i osiąga prędkość wyjściową 12 obr./min. Jest wyposażony w przekładnię ślimakową oraz zintegrowane zabezpieczenie chwytające, którego zadaniem jest ograniczenie skutków niekontrolowanego ruchu napędzanego mechanizmu w sytuacji awaryjnej. Rozwiązanie to sprawia, że napęd może być stosowany w odpowiednio dobranych przemysłowych systemach bramowych i rolowanych.

Parametry techniczne napędu Marantec MDF 30-42-12

• Producent: Marantec
• Seria: MDF
• Model: MDF 30-42-12
• Numer katalogowy: P5952
• Typ urządzenia: przemysłowy napęd elektromechaniczny
• Moment obrotowy na wyjściu: 420 Nm
• Prędkość obrotowa wyjściowa: 12 obr./min
• Moc silnika: 1,1 kW
• Zasilanie: 230 V / 400 V AC, trójfazowe
• Częstotliwość zasilania: 50 Hz
• Napięcie sterujące: 24 V DC w odpowiedniej konfiguracji sterowania
• Prąd znamionowy: 5,10 A przy połączeniu gwiazdowym dla 400 V lub 8,80 A przy połączeniu trójkątnym dla 230 V
• Stopień ochrony: IP54
• Zabezpieczenie przeciążeniowe: ochrona termiczna uzwojenia silnika, zadziałanie przy około 140°C
• Zintegrowane zabezpieczenie chwytające: tak
• Maksymalny moment chwytający: 2680 Nm
• Maksymalna liczba cykli na godzinę: 20, przy warunkach określonych przez producenta
• Maksymalna liczba obrotów wyjściowych: 18
• Zakres temperatur pracy: od -20°C do +60°C
• Masa urządzenia: około 27 kg
• Rodzaj przekładni: przekładnia ślimakowa
• Rodzaj mocowania: podparcie wahliwe

Podane parametry dotyczą modelu MDF 30-42-12. Szczegóły wykonania, w tym sposób obsługi awaryjnej i system ustawiania położeń krańcowych, zależą od wybranego wariantu napędu.

Wysoki moment obrotowy 420 Nm i prędkość 12 obr./min

Moment obrotowy 420 Nm pozwala napędowi przenosić znaczne obciążenia mechaniczne, dlatego model ten jest przeznaczony do profesjonalnych zastosowań w automatyce bramowej. Prędkość wyjściowa 12 obr./min określa szybkość obrotu wału napędowego, a rzeczywisty czas otwierania lub zamykania bramy zależy również od konstrukcji mechanizmu, średnicy wału nawojowego oraz przełożenia.

Przekładnia ślimakowa i zintegrowane zabezpieczenie chwytające

Marantec MDF 30-42-12 wykorzystuje przekładnię ślimakową z wałem ślimakowym o odpowiedniej konstrukcji, przeznaczoną do przenoszenia momentu obrotowego w przemysłowych układach napędowych. Mechanizm ten umożliwia uzyskanie wymaganych parametrów pracy przy zachowaniu zwartej konstrukcji urządzenia.

Kompatybilność ze sterowaniem Marantec i instalacjami przemysłowymi

Napęd MDF 30-42-12 może współpracować z odpowiednio dobranymi układami sterowania przemysłowego. Producent wskazuje możliwość współpracy ze sterowaniem CS 320 FU w konfiguracji z falownikiem 400 V AC o mocy 2,2 kW.

Obsługa awaryjna i ustawianie położeń krańcowych

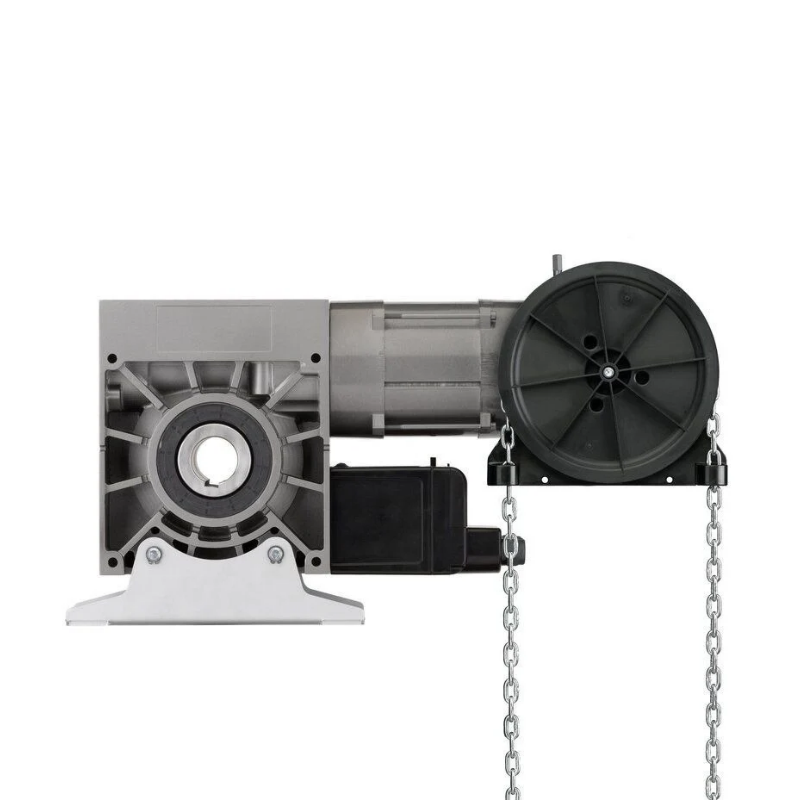

Seria Marantec MDF przewiduje różne rozwiązania umożliwiające ręczną obsługę bramy w sytuacjach awaryjnych, w tym mechanizm korbowy KU oraz mechanizm łańcuchowy KE. Dostępność konkretnego wariantu zależy od wykonania zamawianego napędu.
