Niesamoblokujący Napęd do Bramy Skrzydłowej CAME STYLO-RME

Niesamoblokujący Napęd do Bramy Skrzydłowej CAME STYLO-RME

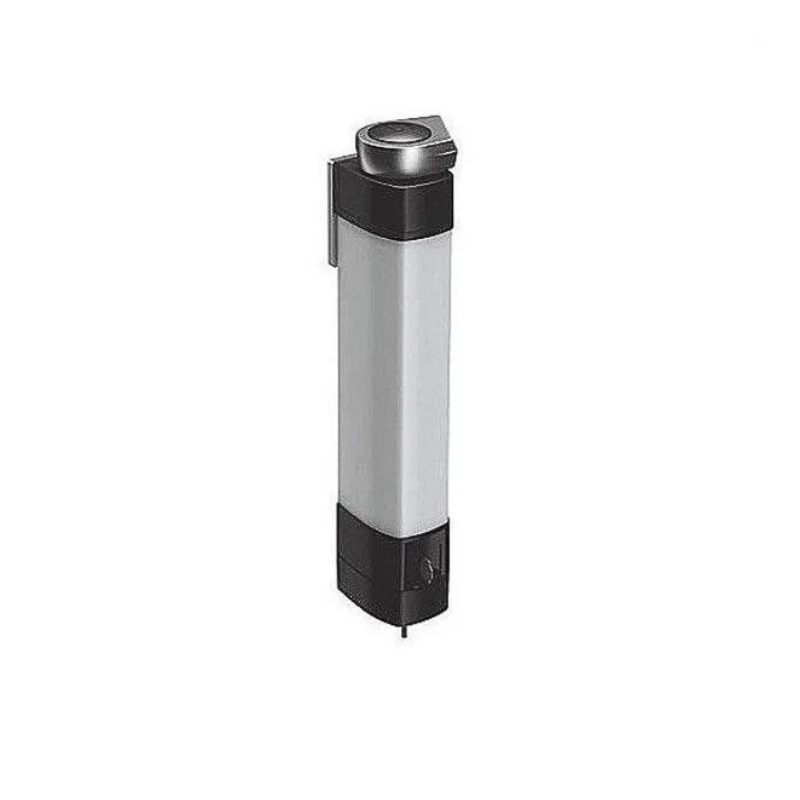

CAME STYLO-RME to kompaktowy, elektromechaniczny napęd 24 V DC przeznaczony do automatyzacji bram skrzydłowych. Model został zaprojektowany z myślą o instalacjach przydomowych i niewielkich bramach, szczególnie tam, gdzie przestrzeń na słupku jest ograniczona.

Napęd współpracuje ze skrzydłami o długości do 1,8 m, a dzięki zastosowaniu enkodera umożliwia precyzyjne sterowanie ruchem bramy oraz kontrolę jej położenia. STYLO-RME należy do serii CAME STYLO, charakteryzującej się niewielkimi wymiarami i możliwością montażu na wąskich słupkach.

Niesamoblokujący napęd do bramy skrzydłowej

STYLO-RME jest napędem odwracalnym, czyli niesamoblokującym. Oznacza to, że po zatrzymaniu napędu mechanizm nie blokuje samoczynnie skrzydła bramy. W praktyce rozwiązanie to wymaga zastosowania odpowiedniego elektrozamka, który zapewnia mechaniczne zablokowanie skrzydła w pozycji zamkniętej.

Jest to ważna różnica w porównaniu z napędami samoblokującymi. W przypadku STYLO-RME elektrozamek powinien być traktowany jako element systemu odpowiedzialny za zabezpieczenie skrzydła przed niepożądanym otwarciem, szczególnie przy większych skrzydłach i instalacjach narażonych na działanie wiatru.

Do skrzydeł bramy o długości do 1,8 m

CAME STYLO-RME jest przeznaczony do skrzydeł o maksymalnej długości 1,8 m. Dopuszczalna masa skrzydła zależy od jego długości:

• do 1,8 m – maksymalnie 100 kg,

• do 1,2 m – maksymalnie 125 kg,

• do 0,8 m – maksymalnie 150 kg.

Oznacza to, że maksymalna masa skrzydła nie jest stała dla całego zakresu długości. Im dłuższe skrzydło, tym mniejsza jest dopuszczalna jego masa. Przy doborze napędu należy więc zawsze uwzględnić jednocześnie długość i ciężar skrzydła.

Parametry techniczne CAME STYLO-RME:

• Producent: CAME

• Model: 001STYLO-RME / STYLO-RME

• Typ napędu: elektromechaniczny motoreduktor odwracalny (niesamoblokujący)

• Przeznaczenie: bramy skrzydłowe

• Zasilanie centrali: 230 V AC, 50/60 Hz

• Zasilanie silnika: 24 V DC

• Maksymalny pobór prądu: 5 A

• Moc: 48 W

• Maksymalny moment obrotowy: 100 Nm

• Siła ciągu: 100 N

• Enkoder: tak

• Przełożenie: 1/531

• Maksymalna długość skrzydła: 1,8 m

• Maksymalna masa skrzydła przy długości 1,8 m: 100 kg

• Maksymalna masa skrzydła przy długości 1,2 m: 125 kg

• Maksymalna masa skrzydła przy długości 0,8 m: 150 kg

• Maksymalny kąt otwarcia: 120° z ramieniem STYLO-BS / 135° z ramieniem STYLO-BD

• Czas otwarcia do 90°: regulowany

• Tryb pracy: intensywny

• Stopień ochrony: IP54

• Temperatura pracy: od -20°C do +55°C

• Masa napędu: 6,8 kg

• Rodzaj przekładni: motoreduktor

• Konstrukcja: niesamoblokująca, odwracalna

• Wymagany elektrozamek: tak

• Ramię transmisyjne: do nabycia oddzielnie

• Zastosowanie: automatyzacja przydomowych i niewielkich bram skrzydłowych
