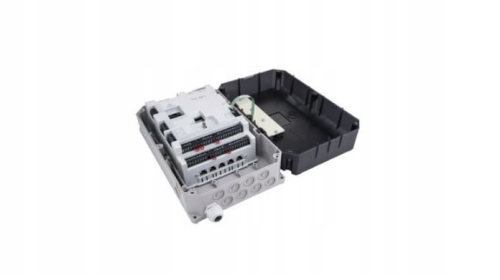

Centrala sterująca TS 981 Gfa Elektromaten

Funkcje podstawowe:

• obsługa elektronicznych wyłączników krańcowych DES
• automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
• szybkie programowanie położeń krańcowych
• programowalna zmiana kierunku obrotów silnika
• regulacje i ustawienia parametrów z poziomu operatora
• wybór trybu pracy napędu czuwakowy/impulsowy(wymagane zabezpieczenie) OTW/ZAM
• programowanie pozycji pośredniej
• przyciski sterownicze GÓRA/STOP/DÓŁ
• sygnalizacja pracy i diagnozy za pomocą wyświetlacza LED
• automatyczne zamykanie po czasie 1-240s
• automatyczne zamykanie po FOTO
• programowalne dwa wyjścia przekaźnikowe
• programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej
• programowalna sygnalizacja świetlna-semafory
• programowalna pozycja bramy dla sygnału ppoż RWA
• programowalne typy czujników przed wciągnięciem
• programowalna funkcja śluzy SLF

Funkcje dodatkowe:

• automatyczne dopasowanie do podłoża
• licznik cykli roboczych bez możliwości resetowania
• licznik cykli serwisowych
• rejestr pamięci 2 ostatnich błędów
• monitorowanie mechanicznej blokady
• nastawna kontrola siły udźwigu
• automatyczne rozpoznanie napędów Gfa Elektromaten DU lub FU
• ustawianie zdawczej prędkości obrotowej dla DU i FU
• łagodny rozruch i zatrzymanie dla DU i FU
• możliwość zmiany rampy przyspieszenia i hamowania dla DU i FU

Dane techniczne:

• napięcie zasilania: 3N~400V lub 1N~230V, PE
• częstotliwość robocza 50Hz
• maksymalna moc silnika 3kW
• napięcie sterownicze 24V DC
• gniazda systemowe do podłączenia okablowania napędu
• gniazdo systemowe UBS dla akcesoriów systemowych
• zasilanie dla OSE, DW-1,2kΩ, 8,2kΩ: 12V DC
• zasilanie dla urządzeń zewnętrznych 24V DC; 1000mA
• zasilanie dla urządzeń zewnętrznych 230V AC; 1,6A
• zaciski śrubowe przekaźników programowalnych
• zaciski śrubowe sygnalizacji świetlnej
• zaciski śrubowe wejścia ppoż RWA
• zaciski śrubowe zabezpieczenia przed wciągnięciem
• zaciski śrubowe do dodatkowych elementów bezpieczeństwa (OSE, FOTO, KURTYNY itp.)
• zaciski śrubowe do podłączenia dodatkowych elementów sterowniczych (radia, radary, itp.)
• gniazdo pamięci SD
• gniazdo dla modułów śluzy SLF
• przyciski sterownicze GÓRA/STOP/DÓŁ
• podwójny wyświetlacz siedmiosegmentowy LED
• obrotowy przełącznik wyboru do programowania
• wymiary zewnętrzne centrali szer. x wys. x gł.: 190mm x 300mm x 119mm
• stopień ochrony: IP54
• dopuszczalny zakres temperatur: -10°...+50°C

Gfa Elektromaten nr kat. 20098100 00001
