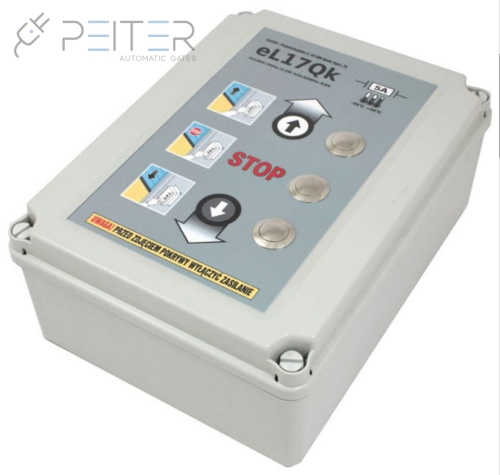

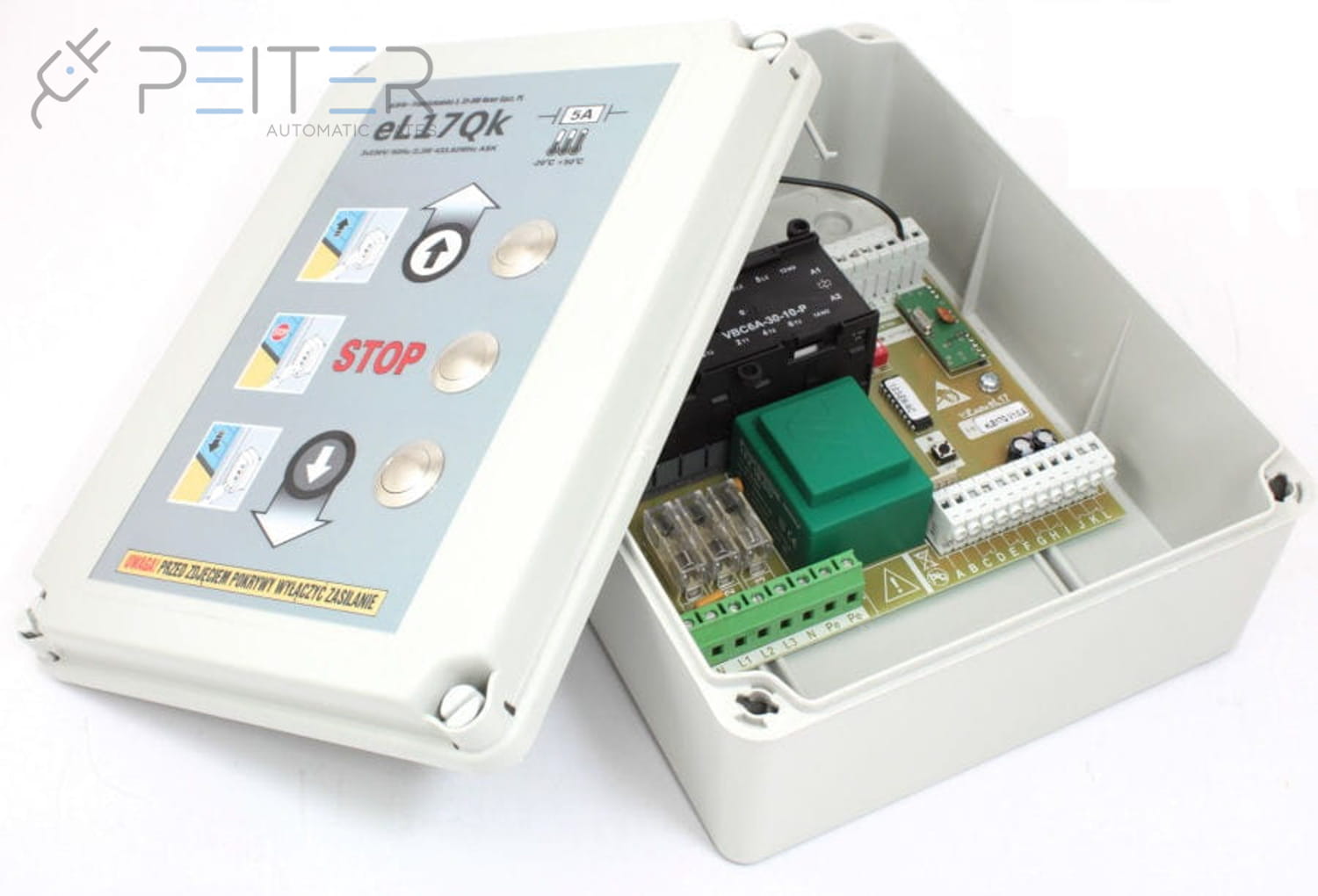

Centrala sterująca eL17Qk

Sterownik eL17 jest przeznaczony dla napędów garażowych lub bramowych wykorzystujących silniki trójfazowe o mocy do 4kW. Doskonale nadaje się do pracy ciągłej. Można zastosować go na parkingach osiedlowych, na posesjach prywatnych i w firmach. Zastosowany system zmiennego kodowania nadajników firmy Microchip sprawia iż system staje się niedostępny dla osoby nieautoryzowanej.

eL17Qk działa w trybie High Security KeeLoq® i współpracuje z pilotami firmy Eldrim i Wiśniowski. Jest dodatkowo wyposażony w manipulator 3-przyciskowy.

Podstawowe cechy eL17Qk:

• Sterowanie za pomocą nadajników na częstotliwość 433,92 MHz z kodem dynamicznie zmiennym Keeloq.
• Sterowanie na przyciski dzwonkowe (Step-by-Step) lub manipulatorem zewnętrznym
• Sterowanie manipulatorem umieszczonym na obudowie (eL17Hk i eL17Qk) .
• Funkcja AUTOZAMYKANIE.
• Funkcja TYLKO OTWÓRZ.
• Funkcja FURTKI.
• Sygnalizacja świetlna.
• Funkcja migania podczas ruchu bramy (wymagany zewnętrzny moduł eL_M).
• Możliwość instalacji bariery podczerwieni.
• Możliwość instalacji listwy optycznej typ OSE.
• Prosta procedura instalacji i programowania.

Dane techniczne:

• Zasilanie: 3x230 Vac lub 1x230Vac +/-10% 50Hz
• Zakres temperatury pracy: -20ºC +70ºC
• Moc silnika: < 4kW (AC-3)
• Pobór prądu: 21mA/30mA (w spoczynku/aktywny)
• Wymiary zewnętrzne (szerokość x głębokość x wysokość): 185 x 245 x 95 mm
• Obudowa: IP53
• Waga: 1320 g
• Typ bezpiecznika: 3x 5A/230V (FUSE) ø5x20

Parametry wyjściowe:

• Silnik (typ, ilość, parametry,max. obciążenie): stycznik, 3, 3.3A/400Vac
• Wyjście lampy (napięcie, maksymalna moc): triak, 230V, 40W - nie stosować świetlówek
• Wyjście zasilajace +24V(napięcie, maksymalny prąd): 24Vdc, 400mA

Parametry wejściowe:

• Listwa optyczna zabezpieczenie krawędzi: trójprzewodowe wejście typu OSE(FRABA lub Witt), 1kHz, +12V

Parametry radiowe:

• Standard transmisji: KeeLoq®
• Zasięg: do 200 m
• Rodzaj modulacji / częstotliwość: OOK / 433,92 MHz
• Impedancja wejściowa anteny: 50 Ω
• Antena: antena wewnętrzna, zaciski do podłączenia anteny zewnętrznej
• Obsługiwane piloty: 2k433, 4k433, 2A433, 4A433
• Pamięć pilotów: 20

Funkcjonalność:

• Maksymalny czas autozamykania/świecenia światła: 54 min
• Maksymalny czas pracy silnika: 120s
• Interfejs użytkownika: prosta instalacja urządzenia, procedura uczenia oraz konfiguracji
• Konfiguracja nadajnika: możliwość przypisania dowolnego przycisku do kanału
• Możliwość kasowania całej pamięci: tak
• Możliwość kasowania pojedynczego pilota: nie
• Możliwość wpisania pilota bez konieczności dostępu do przycisków odbiornika: nie
