Puszka przyłączeniowa do skrzydła drzwi dla OSE/8,2 kΩ (konwencjonalna/wtykowa)

Kod produktu producenta: 166666

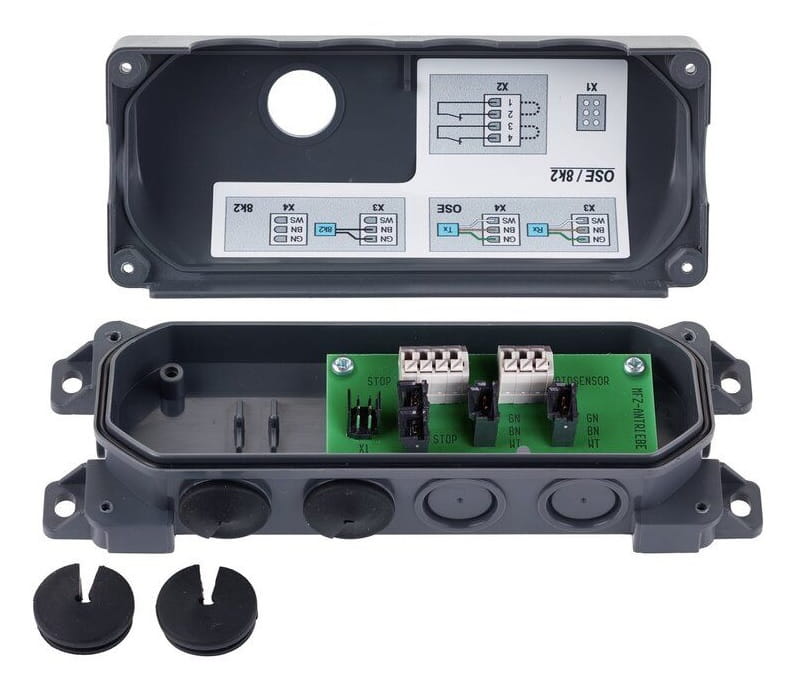

Puszka przyłączeniowa montowana na skrzydle drzwi, z płytką drukowaną (PCB) oraz otworem na spiralny kabel.

Może być stosowana w połączeniu z kablem 5x0,25 mm² lub 5x0,5 mm² z wtyczką, przeznaczonym do puszek przyłączeniowych w skrzydłach drzwi.

Dane techniczne produktu:

• Typ połączenia przewodów: Wtykowe
• Wyjścia (Outputs):

1 wyjście z gniazdem (Molex 6-pin) dla spiralnego kabla zakończonego wtyczką (również Molex 6-pin)  To główne wyjście prowadzące dalej sygnały z czujników ze skrzydła drzwi do centrali sterującej.

• Wejścia (Inputs):

1 wejście dla konwencjonalnie okablowanych listew kontaktowych lub optosensorów, np. czujniki bezpieczeństwa połączone przewodami bez użycia wtyków.

2 wejścia dla konwencjonalnie okablowanych wyłączników linkowych (tzw. slack rope switches) lub kontaktronów drzwi serwisowych (wicket door contacts). Służą do monitorowania np. czy drzwi serwisowe są zamknięte, lub czy lina zabezpieczająca jest prawidłowo napięta.

2 wejścia z gniazdami Molex 3-pinowymi dla opto-sensorów z wtykiem Molex 3-pin. Umożliwia szybkie podłączenie listw optycznych, np. OSE, bez lutowania lub skręcania przewodów.

2 wejścia z gniazdami Molex 2-pinowymi dla wyłączników linkowych z wtykiem Molex 2-pin Gotowe do podłączenia fabrycznych czujników z końcówkami Molex.

• Klasa ochrony IP54
• Zakres temperatur pracy: od -20°C do +55°C
• Waga: 0,1 kg
• Wymiary (szer. x wys. x gł.): 165 x 60 x 40 mm
