Kompletny zestaw GFA SE 8.60-25,40 z centralą TS 971, OSE, przewodami łączącymi

Zestaw automatyki do bram segmentowych renomowanego niemieckiego producenta  GFA ELEKTROMATEN. Napęd wyposażony w falownik (przetwornicę częstotliwości) co daje miękki start i miękkie zatrzymanie bramy oraz płynną regulacje prędkości napędu. Znajduje zastosowanie w obiektach wymagających szybkiego otwarcia bramy np. pogotowie, straż pożarna.

Zalecany do bram o maksymalnej powierzchni 25m2.

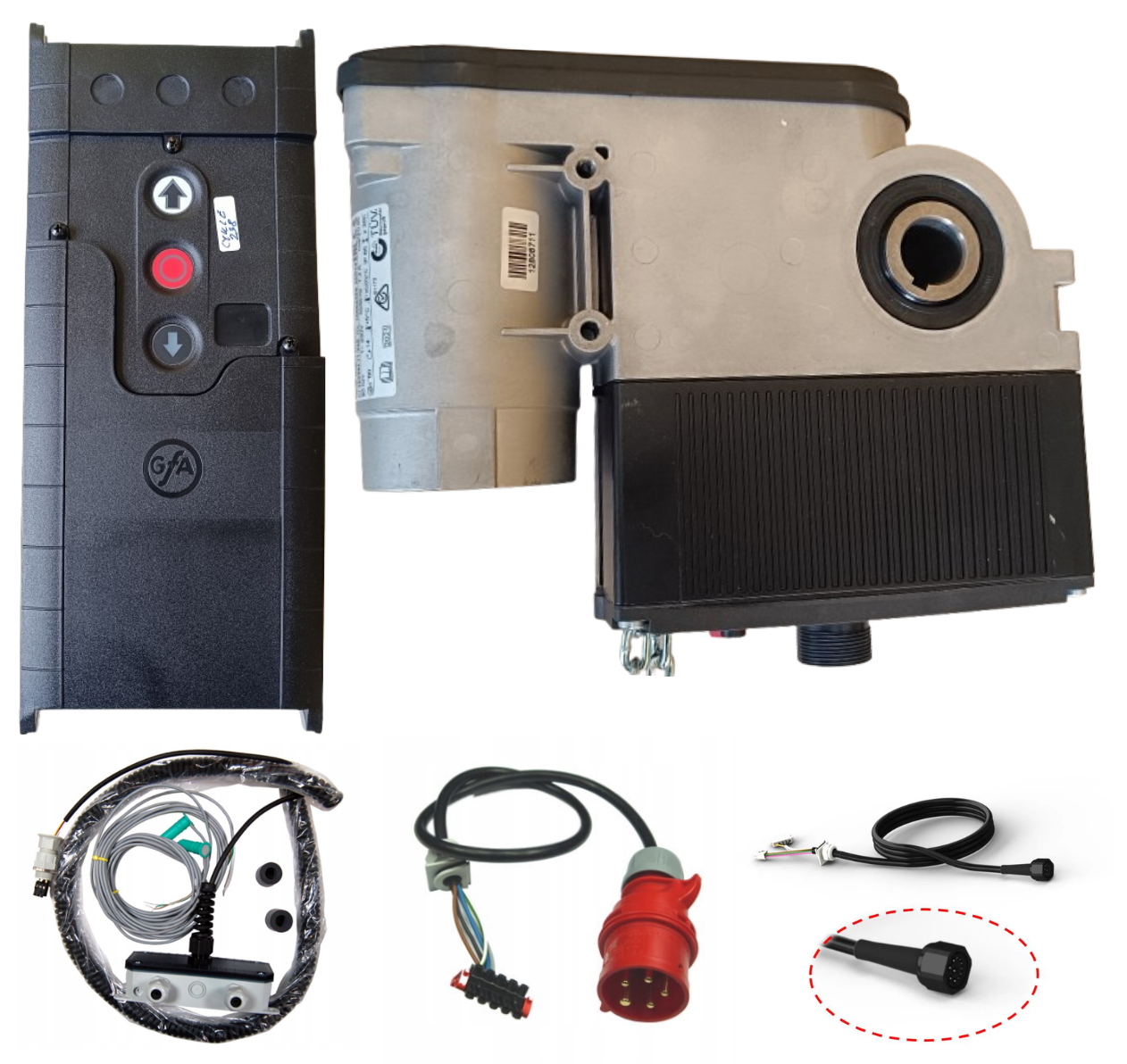

Zestaw zawiera:

• Siłownik GFA SE 8.60 FU-25,40
• Centrala sterująca TS 971 z zintegrowaną kartą radiową
• Przewód połączeniowy 7 m do systemu XES (GfA)
• Przewód zasilający do centrali typu TS Gfa Elektromaten
• OSE, optyczne zabezpieczenie krawędziowe GFA
• Łańcuch do awaryjnego otwarcia bramy 8 m.b.
• Instrukcję obsługi w języku polskim

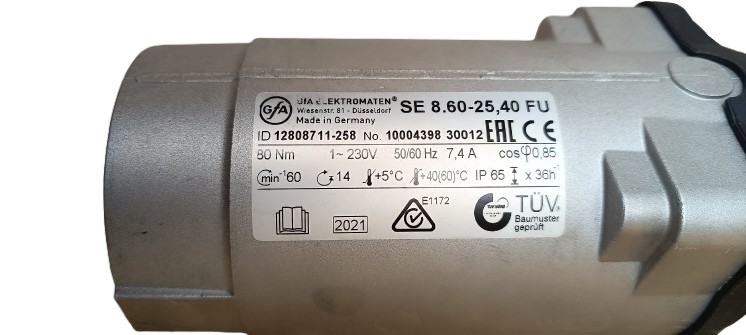

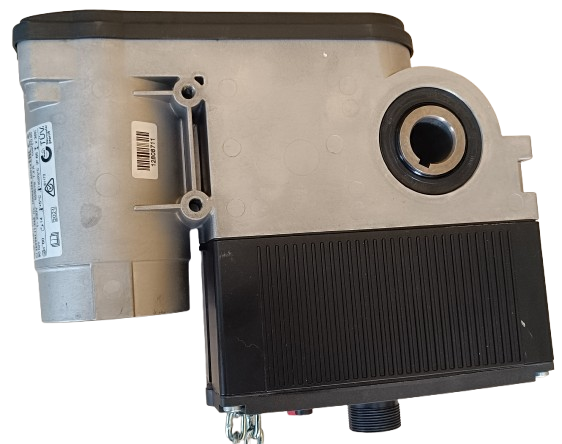

Siłownik GFA SE 8.60 FU-25,40

Parametry techniczne:

• Zalecana maksymalna powierzchnia bramy: 25m2
• Maksymalny ciężar bramy: 3200 N
• Moment obrotowy: 80Nm
• Zdawcza prędkość obrotowa OTWIERANIE: 12-60 obr/min
• Zdawcza prędkość obrotowa ZAMYKANIE: 12-24 obr/min
• Zdawcza prędkość obrotowa ZAMYKANIE > 2,5m: 12-30 obr/min
• Średnica wału: 25,4mm (1")
• Zasilanie: 230V, wtyczka CEE
• Wariant otwierania ręcznego: łańcuch awaryjnego otwierania
• Wariant wyłączników krańcowych: elektroniczne (enkoder)
• Ustawianie krańcowych położeń bramy: z podłoża, za pomocą centrali
• Norma szczelności napędu: IP65
• Norma szczelności centrali: IP65

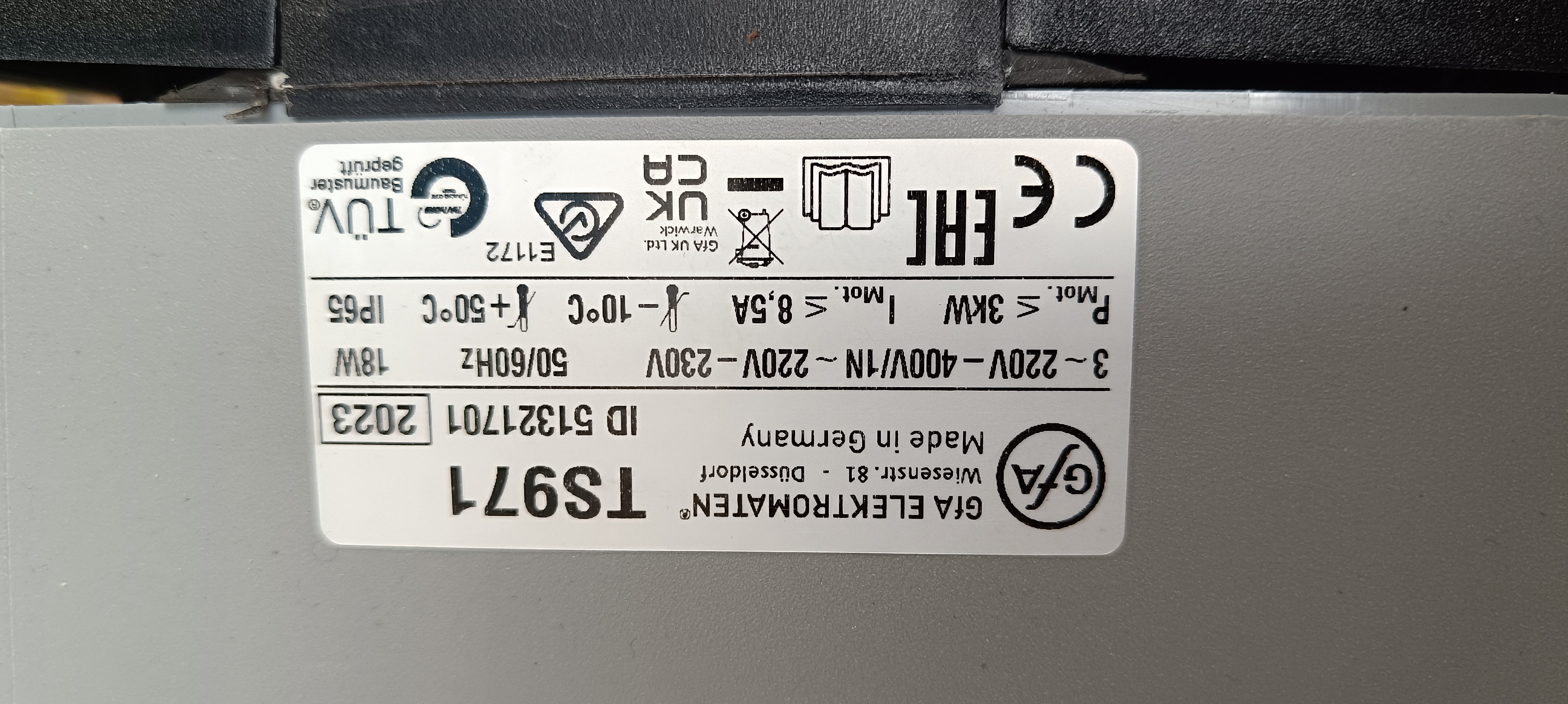

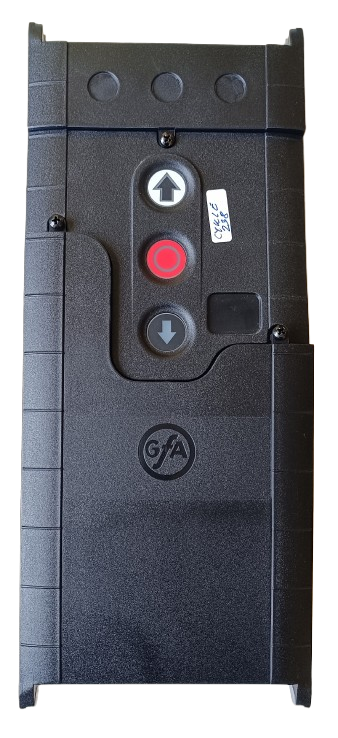

Sterownik bramy TS 971 z zintegrowanym sterowaniem radiowym

• Automatyczne rozpoznanie DES lub NES
• Zmiana kierunku obrotów za pomocą klawiatury
• Szybkie ustawienie położeń krańcowych (przy DES) i wszystkich funkcji z poziomu operatora
• Możliwość wyboru trybu pracy
• Automatyczne rozpoznanie rodzaju krawędzi zamykających i układu analizy
• Automatyczne zamykanie czasowe regulowane w zakresie 1 - 240 sekund (możliwość załączania/ wyłączania)
• Nastawna pozycja pośrednia z indywidualnymi możliwościami programowania
• Ustawienie dopuszczalnej liczby zadziałań listwy stykowej przy automatycznym zamykaniu  czasowym (1-10)
• Możliwość ustawiania czasu rewersowania przy zadziałaniu listew stykowych

Dane techniczne:

• Do wszystkich napędów ELEKTROMATEN firmy GfA z DES lub NES
• Napięcie zasilania:  1N~230V, PE / 3~230V, PE / 3N~400V, PE / 3~400V, PE
• Częstotliwość robocza: 50 / 60 Hz
• Napięcie sterownicze: 24 V DC
• Zasilanie urządzeń peryferyjnych: 24 V DC (0,35 A) / 230 V AC (1,6 A)
• Dopuszczalny zakres temperatur: -10°...+50°C

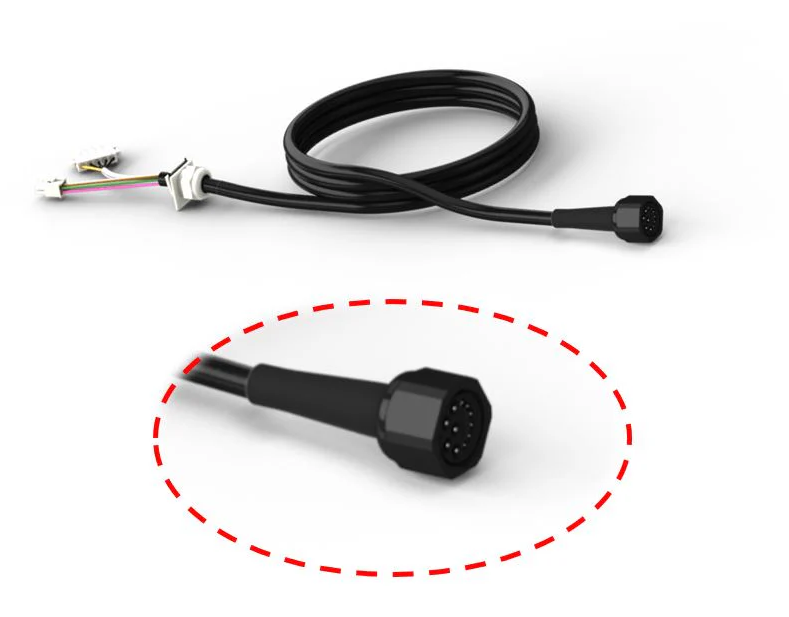

Przewód połączeniowy 7 m do systemu XES (GfA), pozwalający na bardzo proste połączenie centrali i siłownika.

Gfa Elektromaten nr kat. 20003673.00700

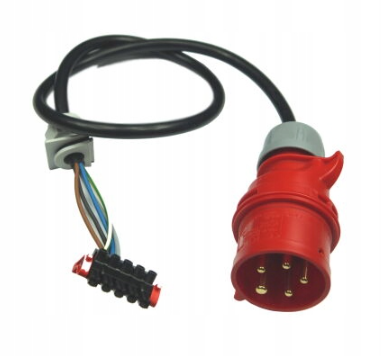

Przewód zasilający do centrali typu TS z wtyczką PCE 3N~400V 16A Gfa Elektromaten

Parametry techniczne:

• przewód 5*0,75mm² L=700mm
• wtyczka PCE 16A
• złączka do centrali
• dławik

Zastosowanie:

• centrala TS 970 Gfa Elektromaten
• centrala TS 971 Gfa Elektromaten
• centrala TS 959 Gfa Elektromaten

Gfa Elektromaten nr kat. 30005132 00002

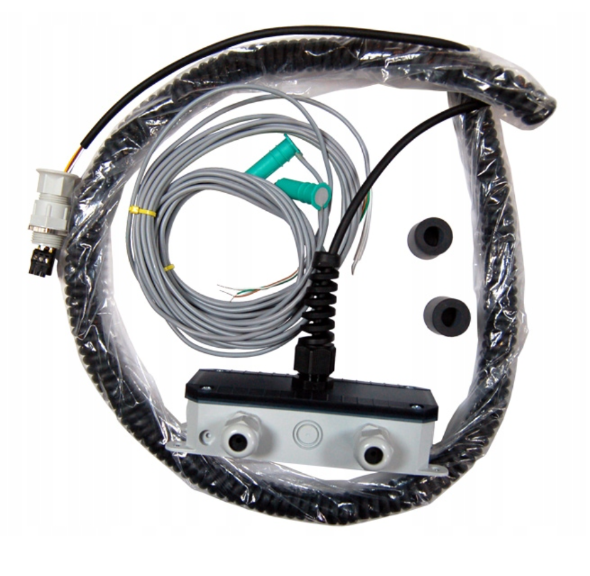

OSE, optyczne zabezpieczenie krawędziowe GFA

Zestaw zawiera czujniki optyczne (fotokomórki) montowane  wewnątrz dolnej uszczelki bramy - na jej końcach. Kiedy uszczelka ulegnie zniekształceniu w wyniku natrafienia na przeszkodę, kanał optyczny w jej wnętrzu zostanie przerwany, co powoduje powiadomienie centrali sterującej i w konsekwencji zatrzymanie dalszego ruchu bramy.

Zestaw zawiera:

• puszka przyłączeniowa z płytką PCB wraz z przewodem spiralnym 90cm (4-ro krotne wydłużenie przy rozciągnięciu)
• optosensory czujniki optyczne OSE (fotokomórki)
• korki mocujące fotokomórki w uszczelce dolnej krawędzi bramy

Gfa Elektromaten nr kat. 30005225 XXXXX

Uwaga!

Do zestawu dołączony jest łańcuch do awaryjnego otwierania długości 8m.b., który tworzy pętlę o długości 4m. Pozwala to na obsługę bramy, której wał jest na maksymalnej wysokości około 5,5m.
