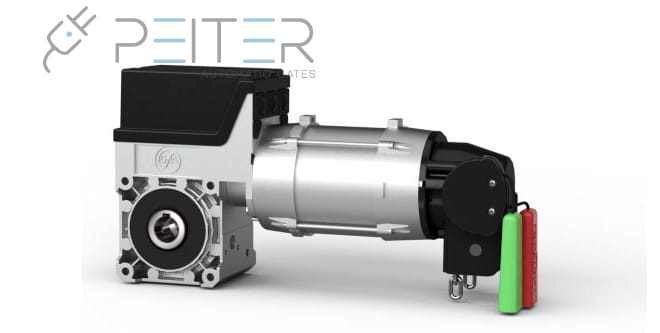

Zestaw Gfa SE 9.24 25,40 DES SK TS970 z OSE
Opis
Siłowniki GFA to świetnie zaprojektowane i dopracowane siłowniki do sekcyjnych bram przemysłowych z wyważeniem masowym.
Montowane bezpośrednio na wale bramy, posiadają wszystkie funkcje właściwej eksploatacji zgodnie z normą produktową DIN EN 13241.
Dane techniczne:
- Seria konstrukcyjna: SG 50
- Zdawczy moment obrotowy: 90 Nm
- Zdawcza prędkość obrotowa: 24 obr/min
- Ø wału zdawczego: 25,4 mm
- Maksymalny moment oporowy: 450 Nm
- Maksymalny ciężar bramy: 4000 N
- Moc silnika: 370 W
- Napięcie robocze: trójfazowe 230/400 V / 50 Hz
- Prąd roboczy/maksymalny: 1,2 A/2,1 A
- Współczynnik mocy cos φ: 0,69
- Maksymalna ilość załączeń na godz.: 20
- Kabel zasilający (zwłoczny)/bezpiecznik: 5x1,5² / 10A
- Stopień ochrony: IP65
- Zakres wyłącznika krańcowego (maksymalne obroty wału zdawczego / drążonego): 20
- Ciężar napędu: 15 kg
- Zakres temperatur: -10 / +40°C
Dane techniczne (TS970):
- Do wszystkich napędów ELEKTROMATEN firmy GfA z DES lub NES
- Napięcie zasilania: 1N~230V, PE / 3~230V, PE / 3N~400V, PE / 3~400V, PE
- Częstotliwość robocza: 50 / 60 Hz
- Napięcie sterownicze: 24 V DC
- Zasilanie sieciowe dla urządzeń zewnętrznych: 24 V DC (0,18 A) / 230 V AC (1,6 A)
- Dopuszczalny zakres temperatur: -10°...+50°C
Wykonanie:
- Zintegrowana kaseta sterownicza OTW-STOP-ZAM
- Nawrotny stycznik bezpieczeństwa (z dwoma niezależnymi obwodami wyłączania)
- Ustawianie za pomocą przełącznika obrotowego z wyświetlaczem cyfrowym
- Połączenia wtykowe
- Przewód łączący do napędu ELEKTROMATEN w różnych długościach
- Programowalne wyjście przekaźnikowe, możliwość wykorzystania np. dla czerwonej lub zielonej sygnalizacji świetlnej lub też dla zwolnienia blokady rampy
- Przyłącze UBS z gniazdem wtykowym w celu łatwego podłączenia kaset sterowniczych, fotokomórki itd.
- Wtykowe przyłącze luźnej linki i drzwi przejściowych
Funkcje:
- Automatyczne rozpoznanie DES lub NES
- Zmiana kierunku obrotów za pomocą klawiatury
- Szybkie ustawienie położeń krańcowych (przy DES) i wszystkich funkcji z poziomu operatora
- Możliwość wyboru trybu pracy:
- Tryb czuwakowy ZAM/OTW
- Tryb czuwakowy ZAM/samopodtrzymanie OTW
- Tryb czuwakowy z aktywną listwą stykową
- Samopodtrzymanie ZAM/OTW
- Automatyczne rozpoznanie rodzaju krawędzi zamykających i układu analizy:
- Optyczna listwa stykowa (np. system Vitector)
- Zasada styku zwiernego 8K2
- Zasada styku rozwiernego 1K2 z testowaniem
- Automatyczne zamykanie czasowe regulowane w zakresie 1 - 240 sekund (możliwość załączania/wyłączania):
- Brama zamyka się automatycznie po osiągnięciu górnego położenia krańcowego lub pozycji pośredniej po upływie nastawionego czasu
- Możliwość wyboru ponownego odliczania czasu po uruchomieniu fotokomórki
- Nastawna pozycja pośrednia z indywidualnymi możliwościami programowania
- Ustawienie dopuszczalnej liczby zadziałań listwy stykowej przy automatycznym zamykaniu czasowym (1-10)
- Możliwość ustawiania czasu rewersowania przy zadziałaniu listew stykowych
Zestaw zawiera:
- Napęd Gfa SE 9.24 wyposażony w łańcuch awaryjnej obsługi ręcznej (SK) oraz elektroniczny wyłącznik krańcowy (DES)
- Centrala sterująca TS970 z pokrywą, przewodem zasilającym i zintegrowanymi przyciskami GÓRA-STOP-DÓŁ
- Zestaw montażowy listwy optycznej OSE z kablem spiralnym SK, puszką i adaptorami 11/22 mm
- Przewód łączący DES - 5 m
- Elementy montażowe
- Instrukcja
- Gwarancja
