Zestaw Nice Wingo 5000

ZASTOSOWANIE

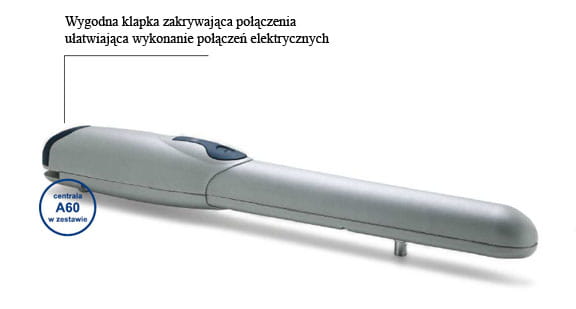

Model WINGO5000 firmy NICE to następca siłowników: WINGO-L i WINGO. Ważną cechą, którą odbiega od swoich poprzedników jest możliwość montażu na słupkach, nawet do 22 cm głębokości osadzenia bramy. Standardowo siłowik wyposażony jest w wyłącznik krańcowy na otwieraniu. Przeznaczony do automatyzowania bram skrzydłowych o sile ciągu 1700 N, długości skrzydła nie przekraczającej 3,5 m i ciężarze do 200kg. Wyposażony jest w wielofunkcyjną centralę sterującą, umożliwiającą podłączenie wszystkich możliwych urządzeń zabezpieczających i sterujących. W standardzie posiada również funkcję furtki (częściowe otwarcie bramy), możliwość podłączenia dwóch linii foto oraz elektrozamka. Pracę umila łagodny start i płynne zwolnienie. Nad bezpieczeństwem czuwa automatyczne sprawdzanie poprawności działania fotokomórek przed każdym ruchem bramy. Zabezpiecznie przeciwzgnieceniowe w przypadku napotkania jakiejkolwiek przeszkody natychmiast odwraca kierunek ruchu bramy, a w razie braku zasilania wygodny, prosty cylinder z kluczem umożliwia awaryjne wysprzęglenie bramy.

Siłowniki w najnowszej wersji z wkładką z metalowym kluczem odblokowującym.

Dane techniczne

Centrala sterująca MC800:

• Zasilanie: 120/230V~50/60Hz
• Nominalny pobór mocy z sieci elektrycznej: 900 W
• Wyjście lampy ostrzegawczej: 1 lampa ostrzegawcza (lampa 120/230V, 21 W)
• Wyjście zamka elektrycznego: 1 elektrozamek 12 Va max 15 VA
• Wyjście kontrolki otwartej bramy: 1 lampa 24 V maksymalnie 4 W (wyjście może sterować również małymi przekaźnikami)
• Wyjście BLUEBUS: 1 wyjście z maksymalnym ładunkiem 15 jednostek Bluebus (maksymalnie 6 par fotokomórek MOFB lub MOFOB + 2 pary fotokomórek MOFB lub MOFOB adresowane jako urządzenia do otwierania + maksymalnie 4 urządzenia sterujące MOMB lub MOTB)
• Wejście STOP: dla styków normalnie zamkniętych, normalnie otwartych lub o stałej oporności 8,2 kΩ; w automatycznym wczytywaniu urządzeń (każda zmiana w porównaniu do stanu wczytanego wywołuje polecenie „STOP”)
• Wejście SBS: dla styków normalnie otwartych (zamknięcie styku wywołuje polecenie Krok po Kroku)
• Wejście OPEN: dla styków normalnie otwartych (zamknięcie styku wywołuje polecenie OTWIERA)
• Wejście CLOSE: dla styków normalnie otwartych (zamknięcie styku wywołuje polecenie ZAMYKA)
• Złącze radiowe" złącze Sm do odbiorników
• Wejście ANTENA dla sygnału radio: 50 Ω dla przewodu typu RG58 lub podobnych
• Funkcje programowane: 8 funkcji typu ON-OFF i 8 funkcji regulowanych
• Funkcje w automatycznym wczytywaniu: Automatyczne rozpoznanie urządzeń podłączonych do wyjścia BlueBus; automatyczne rozpoznanie rodzaju urządzenia podłączonego do zacisku „STOP” (styk NO, NC lub oporność 8,2 KΩ lub podwójna listwa 4K1); automatyczne rozpoznanie skoku skrzydeł i automatyczne obliczenie punktów zwalniania i otwarcia częściowego
• Temperatura robocza: -20°C ÷ +55°C
• Użytkowanie w atmosferze szczególnie kwaśnej lub słonej lub potencjalnie wybuchowej: nie
• Stopień ochrony: IP 54 z pełną obudową
• Wymiary: 310 x232x122 mm
• Masa: 4,1 kg

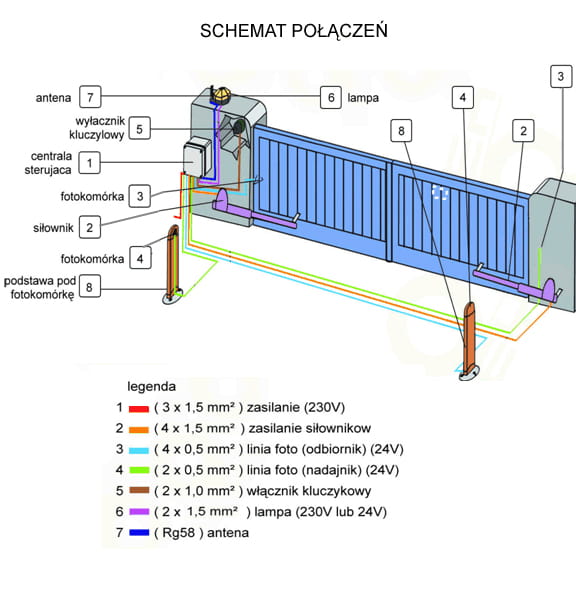

Schemat instalacji

Zestaw zawiera

• Siłownik Wingo5000 z wyłącznikami krańcowymi przy otwieraniu – 2 szt.
• Centrala sterująca MC800
• Odbiornik radiowy

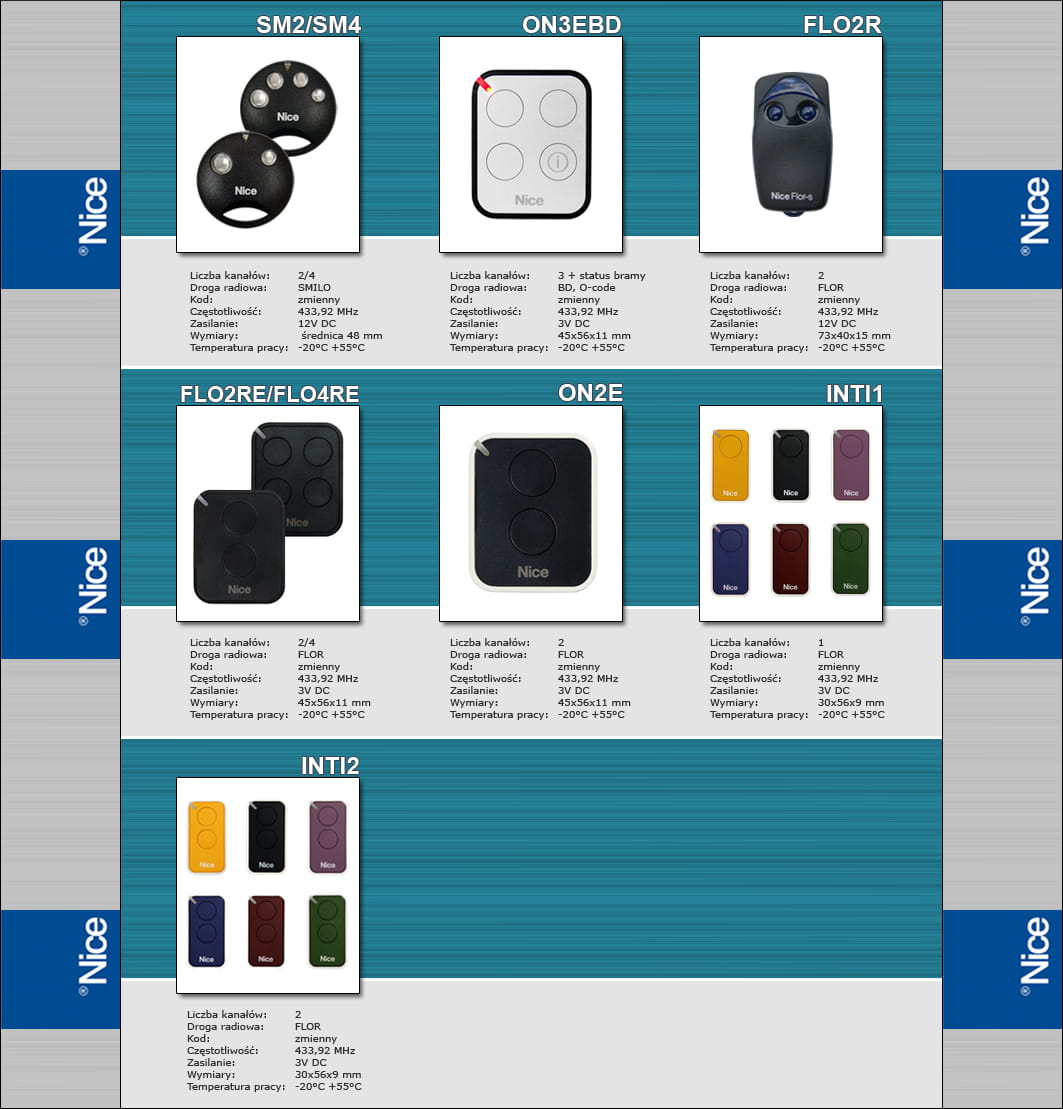

• Pilot do wyboru - 1 szt.
• Klucz do awaryjnego otwierania (w przypadku braku zasilania) - 2 szt.
• Komplet elementów mocujących wraz z wysięgnikami na siłownik
• Karta gwarancyjna (36 miesięcy*)
• Instrukcja montażowa w języku polskim

Informację odnośnie wybranego modelu pilota, prosimy podać podczas wypełniania formularza zakupu - w polu "Uwagi". W przypadku braku tej informacji, wyboru dokonamy samodzielnie.

Istnieje możliwość przekonfigurowania zestawu według Państwa potrzeb: można dokupić dodatkowe piloty oraz inne akcesoria (np. lampę ostrzegawczą, komplet fotokomórek).

*Warunkiem obowiązywania 36-miesięcznego okresu gwarancji jest wykonanie przez Licencjonowanego Instalatora Nice jednego płatnego przeglądu (dla automatyki „posesyjnej”) pomiędzy 10 a 12 miesiącem od dnia zakupu produktu przez Użytkownika, lub dwóch płatnych przeglądów (10-12 oraz 22-24 miesiąc od dnia zakupu) dla automatyki do pracy intensywnej, co musi być potwierdzone odpowiednim wpisem w karcie gwarancyjnej.

Automatyka do pracy intensywnej, to:
- wszystkie siłowniki przemysłowe Nice do bram sekcyjnych/rolowanych, w tym SUMO, SOON
- wszystkie modele szlabanów Nice: WIDES, WIDEM, WIDEL, SBAR, M3BAR, M5BAR, M7BAR, LBAR
- siłowniki do bram przesuwnych: TH1500, RB1000/1000P, RUN, TUB
- siłowniki do bram skrzydłowych: TO4024/5024/5024HS/6024HS/7024, HY7024, HK7024/7024HS/7224/7224HS, ME3024/3024HS, BM4024, BM5024
