Zestaw Sommer Twist XL

Bardzo mocny napęd bram skrzydłowych o szerokości skrzydła do 7 m albo masie skrzydła 1100 kg.


Elastyczność:

• Możliwość montażu z prawej lub z lewej strony
• W dwóch wersjach – 1-skrzydłowa lub 2-skrzydłowa, a także w połączeniu z napędami twist 200 E/EL1) i twist 350
• Możliwość zastosowania również w przypadku bram wypełnionych w 100%
• Nadaje się również do bram otwieranych na zewnątrz
• Sterowanie mikroprocesorowe z wieloma możliwościami ustawień, takimi jak np funkcja furtki wejściowej, automatyczne zamykanie bramy, nastawiana prędkość i czas ostrzeżenia wstępnego, nastawiane zachowanie przy napotkaniu przeszkody (całkowite albo częściowe odwrócenie kierunku ruchu bramy)
• Złącze do programatora TorMinal
• Szybka instalacja i łatwe podłączanie do sieci elektrycznej

Bezpieczny:

• Samohamowny, bez zamka elektrycznego (do 5,0 m)
• Zabezpieczenie przed wypadkiem dzięki regulowanemu elektronicznie pomiarowi siły przez system DPS
• Możliwość ręcznego odblokowania napędu w dowolnej pozycji (np. w razie zaniku zasilania elektrycznego)
• Przyłącza do urządzeń zabezpieczających, takich jak np. lampa ostrzegawcza i fotokomórki (2- i 4-przewodowa) oraz urządzenia zewnętrznego (DC 24 V), bezpotencjałowy zestyk przekaźnika
• Opatentowany system system chroniący przekładnię SOMMER chroni przed obciążeniem – również w przypadku ekstremalnych sił do 3 ton, np. w czasie wichury lub aktu wandalizmu

Innowacyjny:

• Łagodny start i zatrzymanie
• Łagodny bieg napędu zapewnia dłuższy okres eksploatacji bramy

Dane techniczne:

• Masa każdego skrzydła bramy: Maks. 1100 kg
• Szerokość każdego skrzydła bramy: Maks. 7000 mm
• Nachylenie bramy: 0 % (do 10 % w połączeniu ze specjalnymi okuciami)
• Wypełnienie bramy: Maks. 100 % (zależnie od szerokości i wysokości bramy)
• Zasada działania napędu: Elektromechaniczny napęd bramy skrzydłowej z 8-zwojową śrubą napędową ze stali nierdzewnej i samohamowną przekładnią ślimakową wysokosprawną przekładnią ślimakową
• Popychacz: Z polerowanej stali nierdzewnej, wysoka odporność na zginanie
• Rura zewnętrzna: Aluminium anodowane, wysoki stopień ochrony przy ekstremalnych warunkach pogodowych Łożyskowanie Bezobsługowe łożyska ślizgowe, bardzo dobrze pracujące na sucho
• Obudowa: Obudowa wykonana ze specjalnego tworzywa sztucznego, odpornego na promieniowanie UV i na starzenie. Bardziej odporna na pękanie niż taka sama obudowa ze stopu aluminium.
• Silnik: Wysokosprawny silnik prądu stałego z wielokrotnym przełożeniem redukującym stopniami przekładni, o wysokiej niezawodności
• Zabezpieczenie silnika: Przez mikroprocesor, z nadzorowaniem prądu
• Sterownik silnika: DTA-1, dla bram 1- i 2-skrzydłowych
• Zasilanie napięciem: AC 220...240 V, 50/60 Hz / napięcie silnika DC 24 V
• Czas otwarcia: Ok. 10–40 s, zależnie od punktu zamocowania (p. wymiary montażowe A + B) czas i kąt otwarcia zmieniają się
• Kąt otwarcia: Maks. 110°
• Zabezpieczenie przed wypadkiem: Przez automatyczne odłączenie siły napędowej
• Wyłączanie w położeniu krańcowym: Wyłącznik krańcowy (z zestykami kontaktronowymi)
• Odblokowanie awaryjne: Przy napędzie, zabezpieczone zamkiem, łatwe w obsłudze
• Działanie nadzorowane za pomocą diod LED: Sieć/OTW/ZAM/bezpieczeństwo, lampa ostrzegawcza, wyłącznik krańcowy, zamek elektryczny
• Łagodny start i zatrzymanie: Regulowany łagodny rozruch w postaci rampy, bez strat mocy
• Możliwości podłączenia: Fotokomórki (4- i 2-przewodowej), listwy zabezpieczającej (tylko przy zastosowaniu zewnętrznej jednostki sterującej), lampy ostrzegawczej, odbiorników zewnętrznych (DC 24 V, maks. 0,1 A), zestyku bezpotencjałowego przekaźnika, TorMinal, zamka elektrycznego
• Automatyczne zamykanie: Nastawiane przełącznikiem DIP
• Funkcja czuwaka (Totmann): Tak, uaktywniana z TorMinal
• Funkcja furtki wejściowej: Tak
• Tryb impulsowy: OTW/STOP/ZAM/STOP/... możliwość ustawienia zdefiniowanego OTW/ZAM
• Kolejność zamykania: Samoczynne uczenie
• Liczba kanałów radiowych: 2
• Tryb pracy: S3 40 %
• Stopień ochrony IP: Napęd: IP 44/sterownik: IP 65
• Zakres temperatur: Napęd/sterownik: –20°C +70°C

Zestaw zawiera:

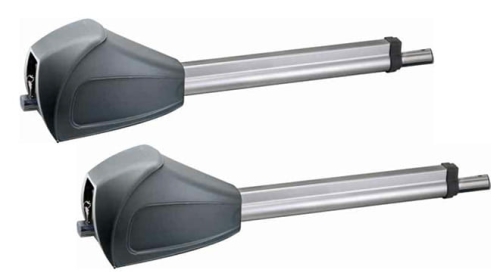

• Siłownik Twist XL – 2 szt.
• Centrala sterująca DTA-1 z wbudowanym radioodbiornikiem
• Pilot do wyboru (patrz załączone zdjęcia) - 1 szt.
• Komplet fotokomórek
• Elementy montażowe
• Karta gwarancyjna (24 miesiące)
• Instrukcja w języku polskim

 Informację odnośnie wybranego modelu pilota, prosimy podać podczas wypełniania formularza zakupu - w polu "Uwagi". W przypadku braku tej informacji, wyboru dokonamy samodzielnie.
