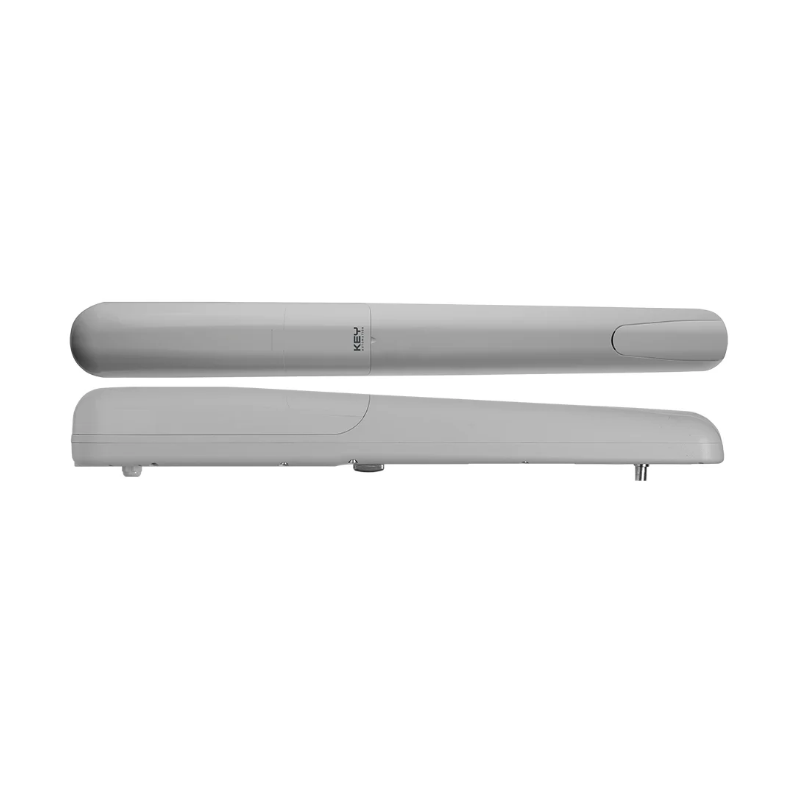

Siłownik do Bramy Skrzydłowej KEY AUTOMATION RAY2224 900RAY2224

Siłownik do Bramy Skrzydłowej KEY AUTOMATION RAY2224 900RAY2224

KEY AUTOMATION RAY2224 900RAY2224 to elektromechaniczny siłownik przeznaczony do automatyzacji bram skrzydłowych w posesjach prywatnych. Urządzenie pracuje z napięciem 24 V DC i jest przeznaczone do skrzydeł o maksymalnej długości 3 m oraz masie do 300 kg, zgodnie z ograniczeniami określonymi przez producenta. Sprawdzi się w instalacjach, w których liczą się płynna praca, wygodna obsługa i możliwość rozbudowy systemu o dodatkowe elementy bezpieczeństwa.

Konstrukcja serii RAY wykorzystuje wytrzymałą obudowę z odlewanego aluminium, zabezpieczoną powłoką lakierniczą. Elementy mechaniczne są chronione przed wpływem czynników zewnętrznych, a konstrukcja została przystosowana do pracy na zewnątrz budynku. Siłownik umożliwia również ręczne odblokowanie mechanizmu, co pozwala otworzyć bramę w przypadku awarii zasilania lub konieczności przejścia na obsługę ręczną.

Uwaga: model 900RAY2224 jest pojedynczym siłownikiem. Do automatyzacji standardowej bramy dwuskrzydłowej potrzebne są dwa siłowniki oraz odpowiednia centrala sterująca i akcesoria instalacyjne.

Parametry techniczne KEY AUTOMATION RAY2224

• Producent: KEY AUTOMATION
• Seria: RAY
• Model: RAY2224
• Numer katalogowy: 900RAY2224
• Typ napędu: siłownik elektromechaniczny do bram skrzydłowych
• Zasilanie silnika: 24 V DC
• Maksymalna długość skrzydła: 3 m
• Maksymalna masa skrzydła: 300 kg
• Siła napędowa: 1500 N
• Prędkość liniowa: 2,6 cm/s
• Czas otwarcia do 90°: około 18–25 s, zależnie od warunków montażowych
• Maksymalna liczba cykli: 40 cykli na godzinę w temperaturze otoczenia 20°C, zgodnie z warunkami producenta
• Moc znamionowa: 85 W
• Prąd znamionowy: 3,5 A
• Klasa izolacji: III
• Stopień ochrony obudowy: IP44
• Temperatura pracy: od -20°C do +55°C
• Wymiary siłownika (dł. × szer. × wys.): 844 × 100 × 104 mm
• Masa opakowanego produktu: około 8 kg
• Centrala sterująca: CT20324
• Częstotliwość radiowa systemu sterowania: 433,92 MHz
• Funkcja NLS: brak systemu Night Light System w tej wersji

Zastosowanie i dobór napędu do bramy skrzydłowej

Siłownik RAY2224 jest przeznaczony do bram skrzydłowych wykorzystywanych przede wszystkim w budownictwie jednorodzinnym. Może być stosowany w bramach metalowych oraz innych konstrukcjach, o ile ich geometria, sztywność i parametry mieszczą się w wymaganiach producenta.

Zasilanie 24 V DC i płynna praca mechanizmu

Zasilanie napięciem 24 V DC pozwala zintegrować siłownik z odpowiednią centralą sterującą i systemem zabezpieczeń. Prędkość liniowa 2,6 cm/s oraz czas otwarcia do 90° wynoszący około 18–25 sekund umożliwiają komfortowe użytkowanie bramy w typowej instalacji przydomowej.

Kompatybilność z centralą CT20324 i akcesoriami KEY AUTOMATION

Siłownik RAY2224 współpracuje z centralą sterującą CT20324, przeznaczoną do sterowania napędami 24 V z tej serii. System może być rozbudowany o kompatybilne akcesoria KEY AUTOMATION, w tym:

• KUBE PRO – moduł bezprzewodowego programowania i konfiguracji automatyki.
• ELS-C – zamek elektryczny do zastosowań przewidzianych przez producenta.
• SUB44WR i SUB44R – piloty do sterowania kompatybilnym systemem radiowym.
