Zestaw Automatyki do Bramy Skrzydłowej KEY AUTOMATION RAY2324ES 900KRAY2324ES

Zestaw Automatyki do Bramy Skrzydłowej KEY AUTOMATION RAY2324ES 900KRAY2324ES

KEY AUTOMATION RAY2324ES 900KRAY2324ES to kompletny zestaw automatyki przeznaczony do bram skrzydłowych o długości pojedynczego skrzydła do 3 m i masie do 500 kg, z uwzględnieniem ograniczeń eksploatacyjnych producenta. System wykorzystuje dwa elektromechaniczne siłowniki RAY2324 zasilane napięciem 24 V DC oraz centralę sterującą CT20324, która odpowiada za kontrolę ruchu bramy, konfigurację parametrów pracy i współpracę z urządzeniami bezpieczeństwa.

Zestaw został wyposażony w lampę ostrzegawczą LED LUMY-24, fotokomórki FT33 oraz dwa czterokanałowe piloty radiowe SUB44WR. Takie wyposażenie pozwala zbudować funkcjonalny system automatycznego otwierania i zamykania bramy wjazdowej, zapewniający wygodną obsługę oraz możliwość rozbudowy o dodatkowe akcesoria.

Napęd KEY AUTOMATION RAY2324ES sprawdzi się przede wszystkim w instalacjach przydomowych, na posesjach prywatnych i przy wjazdach do obiektów użytkowych. Zasilanie 24 V DC, regulowane parametry pracy oraz funkcje spowalniania umożliwiają dopasowanie działania automatyki do konstrukcji bramy i sposobu jej użytkowania.

Parametry techniczne KEY AUTOMATION RAY2324ES:

• Producent: KEY AUTOMATION
• Seria: RAY
• Model zestawu: RAY2324ES
• Numer katalogowy: 900KRAY2324ES
• Kod EAN: 0808375160363
• Typ urządzenia: kompletny zestaw automatyki do bramy dwuskrzydłowej
• Liczba siłowników: 2
• Model siłowników: RAY2324
• Napięcie zasilania silników: 24 V DC
• Maksymalna długość jednego skrzydła: 3 m
• Maksymalna masa jednego skrzydła: 500 kg, zgodnie z wykresem ograniczeń producenta
• Siła napędowa: 1500 N
• Prędkość liniowa: 2,6 cm/s
• Czas otwarcia do 90°: około 18–25 s
• Maksymalna częstotliwość pracy: 40 cykli na godzinę w temperaturze 20°C
• Moc znamionowa siłownika: 85 W
• Prąd znamionowy siłownika: 3,5 A
• Stopień ochrony siłowników: IP44
• Klasa izolacji urządzenia: I
• Temperatura pracy: od -20°C do +55°C

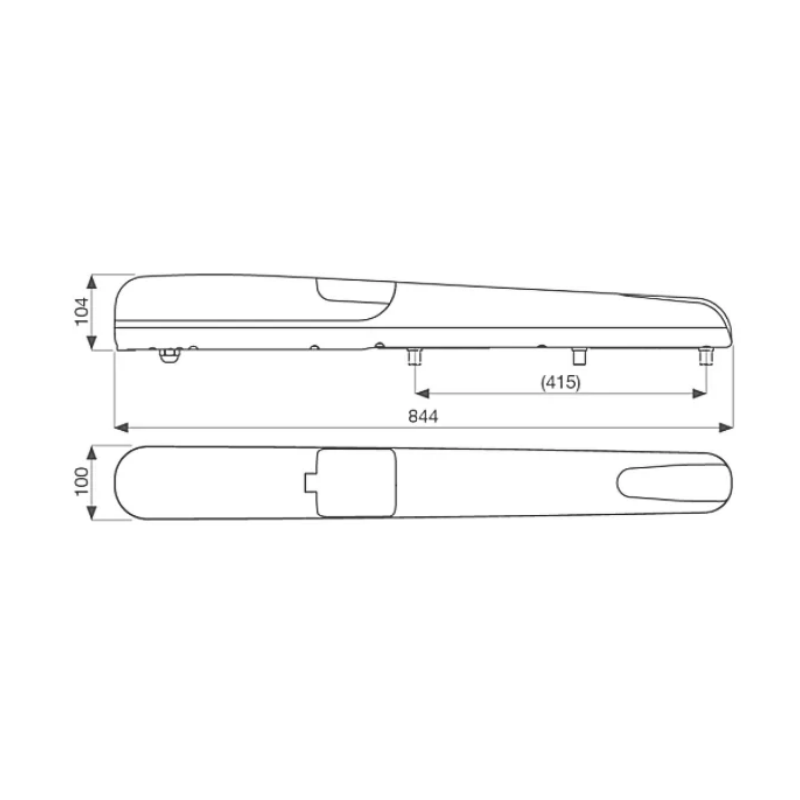

• Wymiary pojedynczego siłownika (dł. × szer. × wys.): 844 × 100 × 104 mm
• Centrala sterująca: CT20324
• Częstotliwość odbiornika radiowego: 433,92 MHz
• Pamięć odbiornika: do 150 pilotów
• Lampa ostrzegawcza: LUMY-24, zasilanie 24 V
• Fotokomórki: FT33
• Sterowanie: piloty radiowe oraz wejścia sterujące centrali
• Możliwość rozbudowy: kompatybilne moduły KUBE i KUBEW oraz dodatkowe urządzenia zabezpieczające

Maksymalna długość i masa skrzydła są wartościami granicznymi. Rzeczywista dopuszczalna konfiguracja zależy również od wysokości bramy, jej konstrukcji, oporów ruchu, geometrii mocowania oraz obciążenia wiatrem.

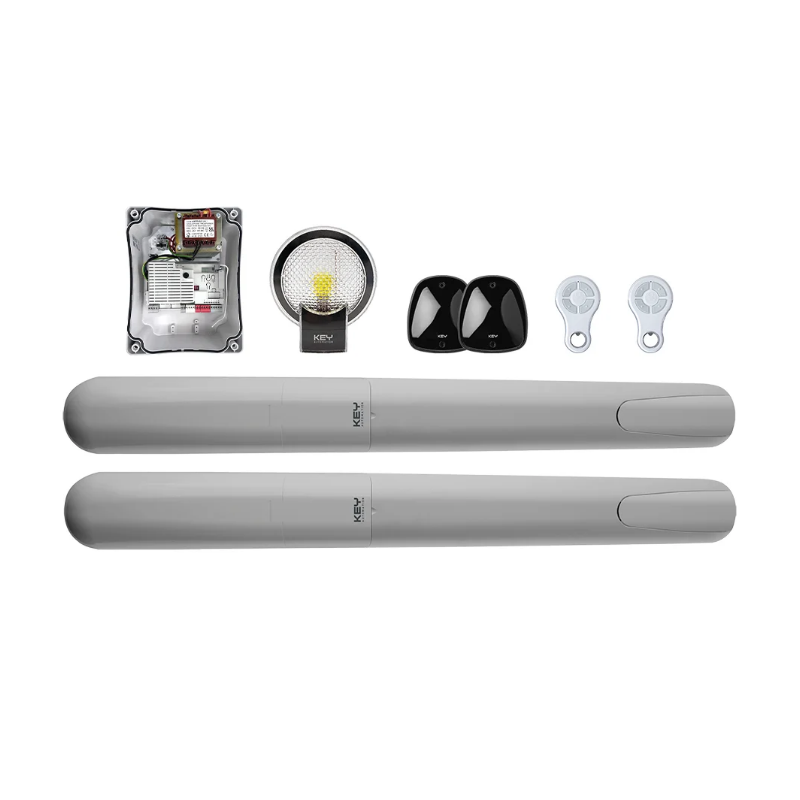

Zawartość zestawu RAY2324ES:

Komplet KEY AUTOMATION RAY2324ES obejmuje podstawowe urządzenia potrzebne do automatyzacji bramy dwuskrzydłowej:

• 2 × siłownik elektromechaniczny RAY2324

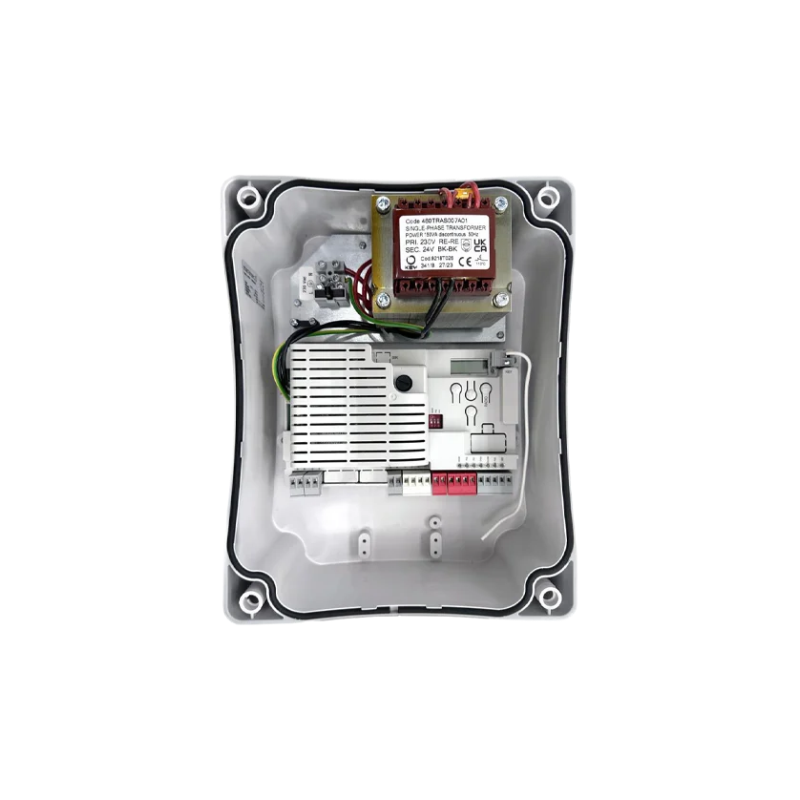

• 1 × centrala sterująca CT20324 w obudowie

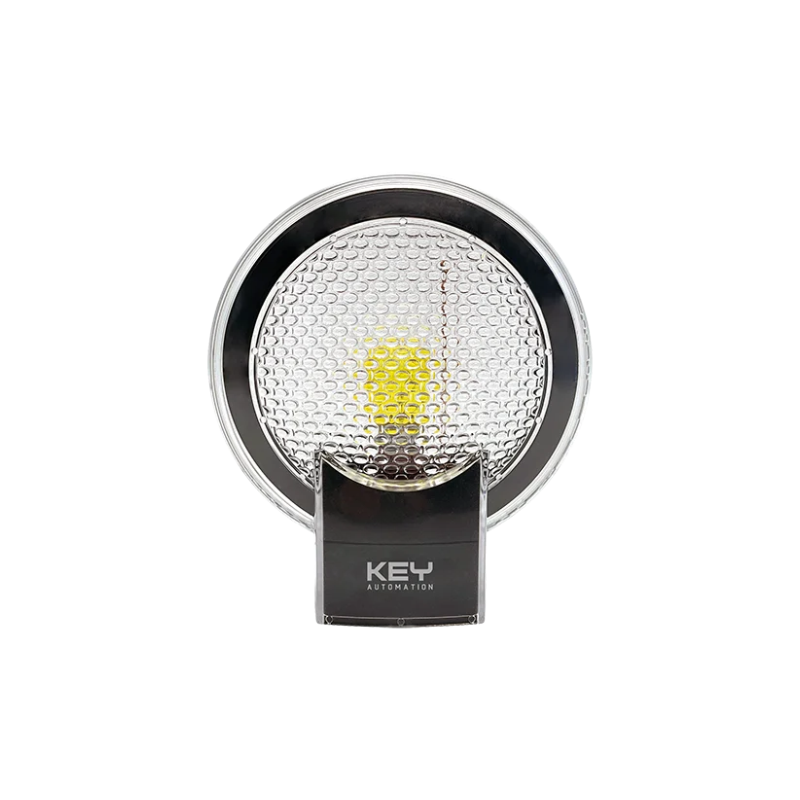

• 1 × lampa ostrzegawcza LED LUMY-24

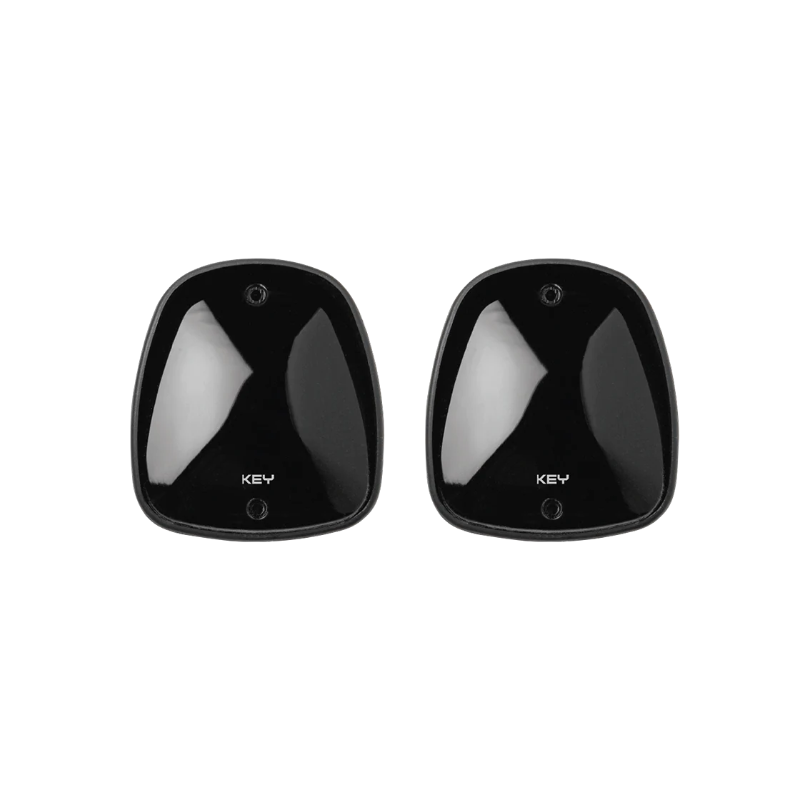

• 1 × para fotokomórek FT33

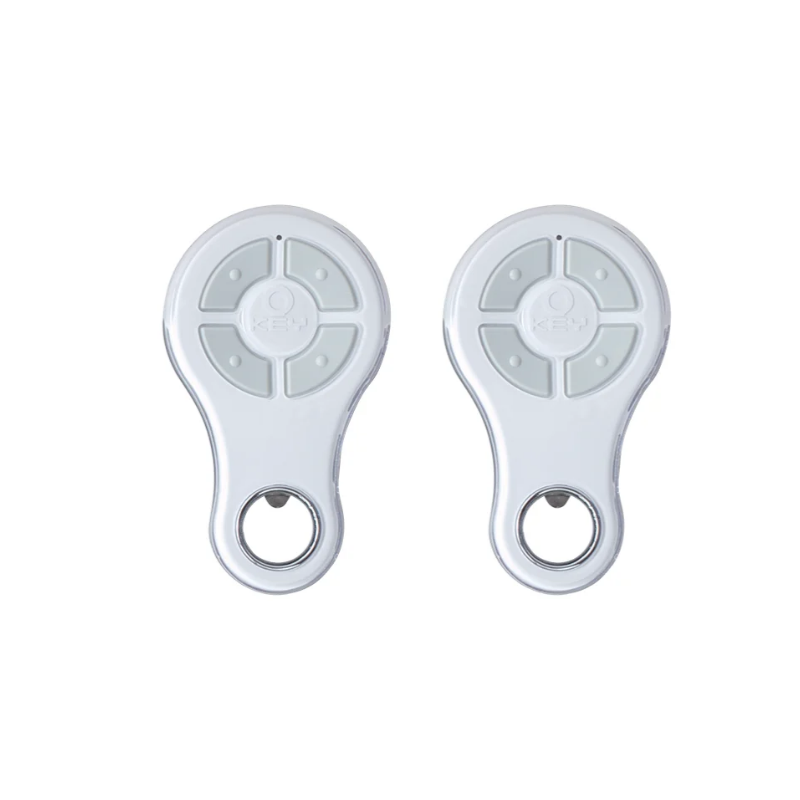

• 2 × czterokanałowy pilot radiowy SUB44WR
• Komplet akcesoriów montażowych
• Instrukcja producenta
