Bezdotykowy Przycisk Wyjścia PTE-300 z Jednym Przekaźnikiem

Bezdotykowy Przycisk Wyjścia PTE-300 z Jednym Przekaźnikiem

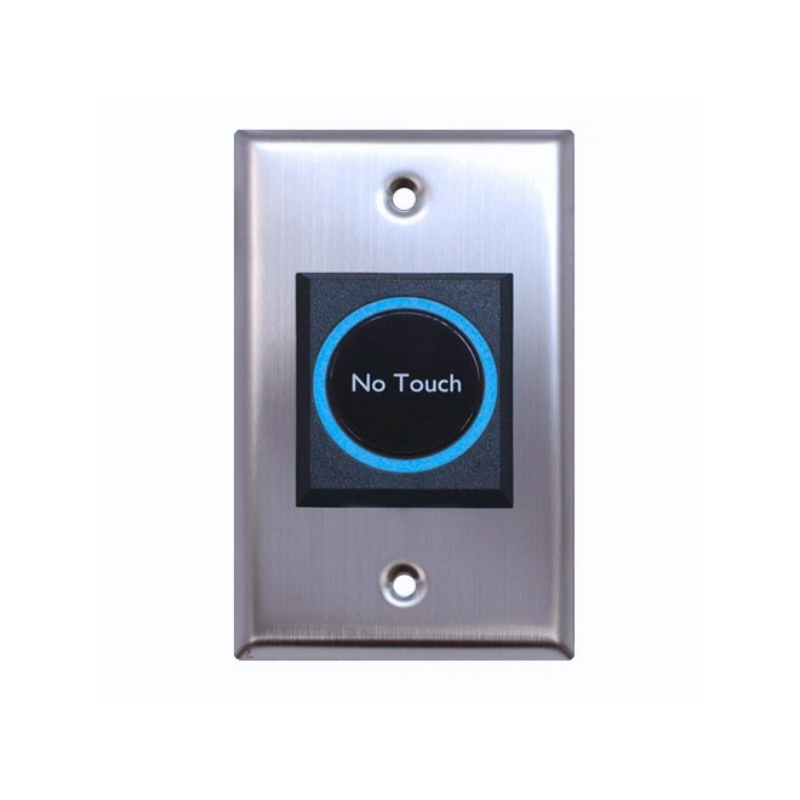

PTE-300 to bezdotykowy przycisk wyjścia wykorzystujący technologię optyczną i podczerwień (IR). Urządzenie umożliwia wyzwolenie sygnału sterującego bez konieczności fizycznego naciskania przycisku. Wystarczy zbliżyć dłoń do powierzchni czujnika na odległość od 0,1 do 10 cm.

PTE-300 przeznaczony jest do zastosowania w systemach kontroli dostępu, automatyce bramowej, przy furtkach, drzwiach oraz innych instalacjach wymagających bezdotykowego przycisku wyjścia.

Jak działa bezdotykowy przycisk PTE-300?

PTE-300 wykorzystuje czujnik podczerwieni, który wykrywa zbliżenie dłoni użytkownika. Po wykryciu obiektu w strefie detekcji urządzenie przełącza wbudowany przekaźnik.

Dla użytkownika działanie jest bardzo proste – nie trzeba dotykać panelu. Zbliżenie dłoni powoduje wygenerowanie impulsu, który może zostać wykorzystany do otwarcia elektrozamka, furtki, drzwi lub uruchomienia odpowiedniego wejścia centrali automatyki bramowej.

Jest to wygodne rozwiązanie wszędzie tam, gdzie przycisk wyjścia jest często używany lub gdzie ograniczenie kontaktu fizycznego z powierzchnią przycisku ma znaczenie.

Jeden przekaźnik – NO, NC i COM

Model PTE-300 posiada jeden przekaźnik przełączny 1C z trzema stykami:

• NO – Normally Open, czyli normalnie otwarty,

• NC – Normally Closed, czyli normalnie zamknięty,

• COM – Common, czyli styk wspólny.

Dzięki temu przycisk można podłączyć do różnych urządzeń sterujących, zależnie od wymaganej logiki działania.

Maksymalne obciążenie styków przekaźnika wynosi 3 A przy 120 V AC lub 30 V DC.

Parametry techniczne PTE-300:

• Model: PTE-300

• Typ: bezdotykowy przycisk wyjścia / czujnik EXIT

• Technologia detekcji: optyczna / podczerwień IR

• Sposób działania: bezdotykowy

• Zakres detekcji: 0,1–10 cm

• Zasilanie: 12 V DC

• Wyjście: 1 × przekaźnik przełączny 1C

• Styki przekaźnika: NO / NC / COM

• Maksymalne obciążenie styków: 3 A / 120 V AC lub 3 A / 30 V DC

• Sygnalizacja: LED

• Kolor LED w stanie czuwania: niebieski

• Kolor LED po aktywacji: czerwony

• Stopień ochrony: IP55

• Materiał panelu: stal nierdzewna SUS 304

• Montaż: wpuszczany

• Temperatura pracy: -20°C do +55°C

• Wymiary: 115 × 70 × 29 mm

• Masa: około 85 g

• Deklarowana żywotność: do 100 000 cykli
