BS-400SH Slim Line Infrared Curtain-Barrier Sensor to wielowiązkowa bariera podczerwieni przeznaczona do zabezpieczania bram wjazdowych, drzwi oraz przejazdów wyposażonych w automatykę. Urządzenie wykorzystuje cztery niezależne wiązki optyczne, które tworzą pionową kurtynę ochronną. Takie rozwiązanie pozwala wykrywać przeszkody na różnych wysokościach, co jest szczególnie przydatne w miejscach, gdzie pojedyncza lub podwójna fotokomórka nie zapewnia wystarczającego pokrycia obszaru.

Cztery wiązki podczerwieni – szersza strefa wykrywania

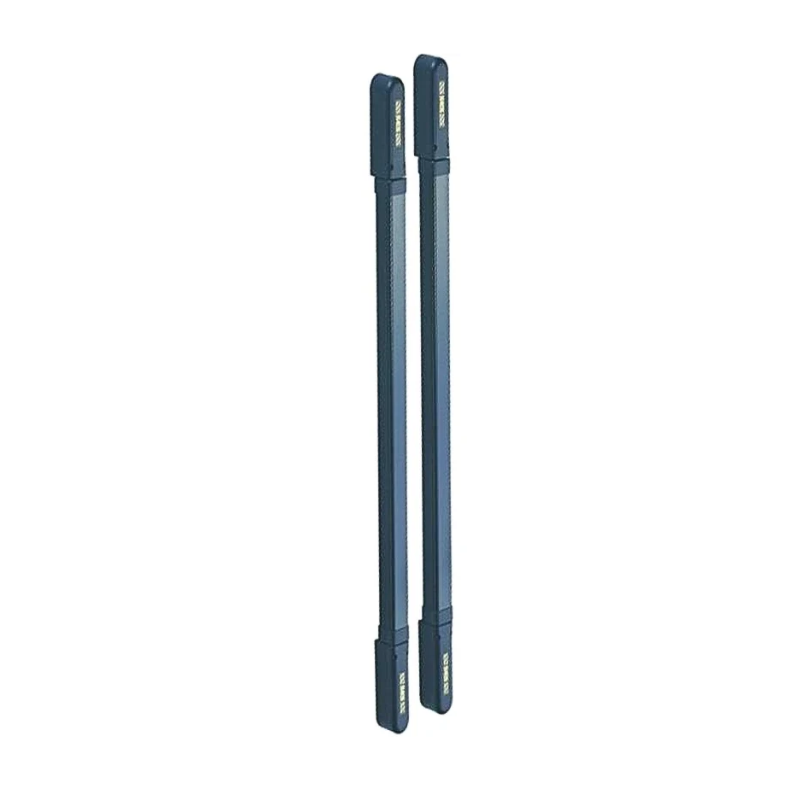

Najważniejszą cechą modelu BS-400SH jest zastosowanie czterech wiązek podczerwieni rozmieszczonych pionowo w obudowie o długości około 1050 mm. Tworzą one kurtynę optyczną, która pozwala wykrywać przeszkody na różnych wysokościach, zamiast kontrolować jedynie pojedynczy poziom przejazdu.

Takie rozwiązanie jest przydatne między innymi przy bramach wjazdowych na posesje, wjazdach do garaży i obiektach komercyjnych. Może ograniczać ryzyko pominięcia przeszkody znajdującej się powyżej lub poniżej poziomu klasycznej fotokomórki.

Model BS-400SH wykorzystuje nadajnik TX i odbiornik RX montowane po przeciwnych stronach chronionego obszaru. Przerwanie wiązki lub wiązek powoduje zmianę stanu sygnału wyjściowego. Reakcja napędu zależy od sposobu podłączenia czujnika i konfiguracji centrali sterującej.

Zasięg i zastosowanie zewnętrzne

Maksymalny zasięg detekcji wynosi do 12 m na zewnątrz oraz do 24 m wewnątrz budynków, zgodnie ze specyfikacją rodziny czujników BS-SH. Przy planowaniu instalacji należy uwzględnić warunki środowiskowe, prawidłowe ustawienie nadajnika i odbiornika oraz możliwość występowania zakłóceń optycznych.

Kompatybilność z centralami automatyki bramowej

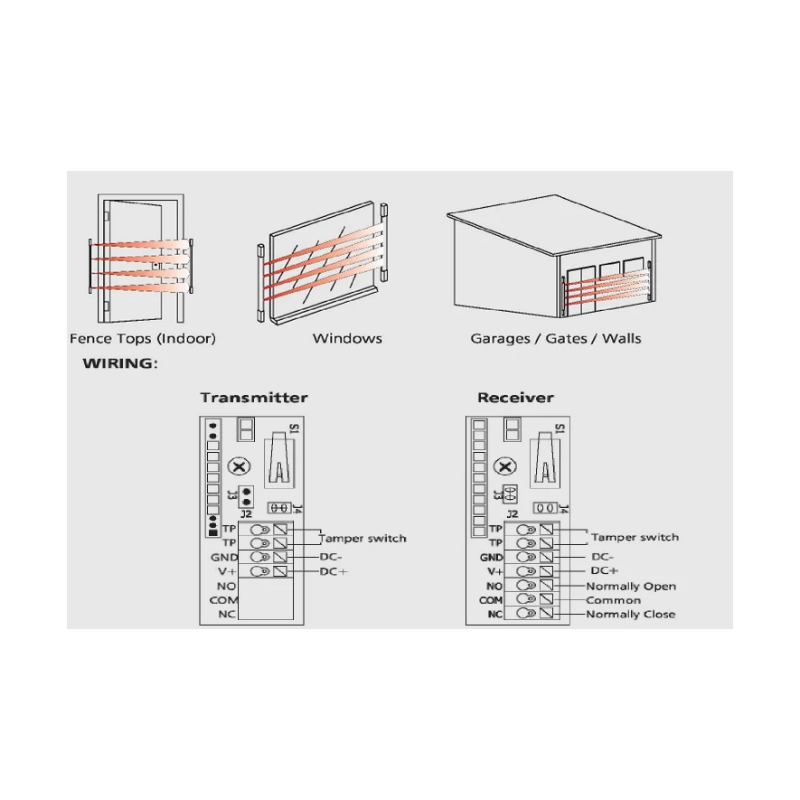

BS-400SH oferuje standardowe wyjście przekaźnikowe z zaciskami NO, NC i COM, co ułatwia integrację z wieloma centralami sterującymi wyposażonymi w odpowiednie wejście bezpieczeństwa. Urządzenie nie wymaga przewodów synchronizujących między nadajnikiem i odbiornikiem.

Parametry techniczne:

• Model: BS-400SH Slim Line
• Typ urządzenia: wielowiązkowa bariera podczerwieni
• Zastosowanie: automatyka bramowa, drzwi, zabezpieczenie przejazdów i wybrane systemy alarmowe
• Liczba wiązek: 4
• Maksymalny zasięg na zewnątrz: 12 m
• Maksymalny zasięg wewnątrz: 24 m
• Zasilanie: 10–24 V DC według dokumentacji technicznej; oferta handlowa wskazuje również wersję zasilania 12/24 V AC/DC – należy potwierdzić wariant urządzenia przed podłączeniem
• Wyjście sygnałowe: przekaźnik NO/NC/COM
• Maksymalna obciążalność styku: 3 A przy 125 V AC według specyfikacji dystrybutora
• Regulowany czas reakcji odbiornika: 50, 100, 150 lub 200 ms
• Logika detekcji: możliwość konfiguracji reakcji na przerwanie jednej lub dwóch sąsiadujących wiązek
• Sygnalizacja: diody LED zasilania i ustawienia wiązki
• Regulacja mocy nadajnika: tak
• Zabezpieczenie antysabotażowe: wyłączniki antysabotażowe
• Sygnalizator dźwiękowy: tak, z możliwością wyłączenia
• Materiał obudowy: profil aluminiowy, osłona z tworzywa PC odpornego na UV, zaślepki ABS
• Wymiary: około 1050 × 35 × 30 mm
• Temperatura pracy: od −25°C do +55°C
• Wilgotność względna: do 90% według specyfikacji technicznej
