Fotokomórki Bezpieczeństwa FAAC SAFEBEAM 785165 do Automatyki Bramowej

Fotokomórki Bezpieczeństwa FAAC SAFEBEAM 785165 do Automatyki Bramowej

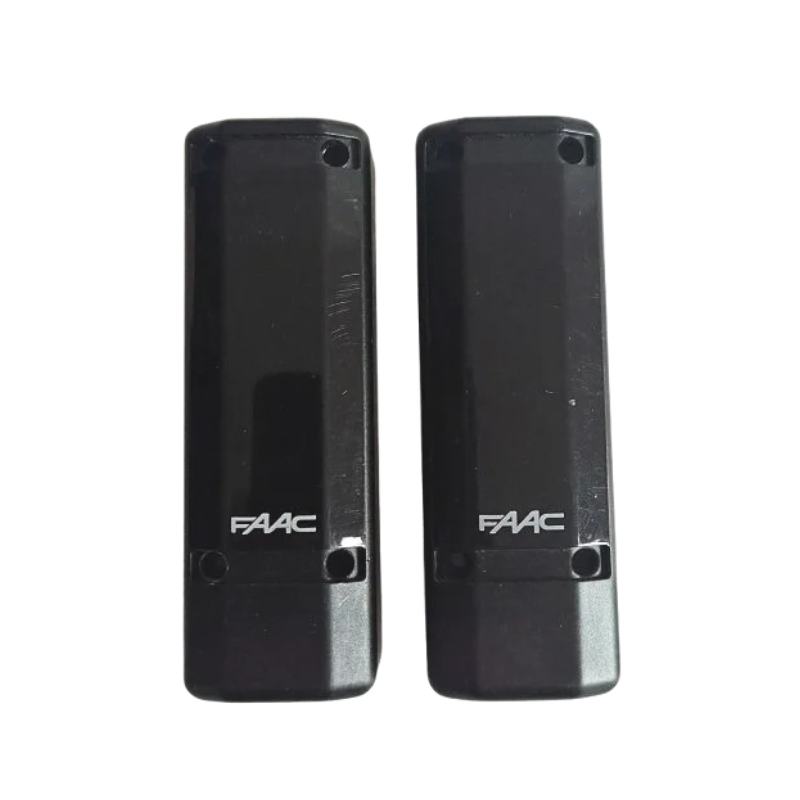

FAAC SAFEBEAM 785165 to zestaw fotokomórek bezpieczeństwa przeznaczonych do współpracy z automatyką bramową. Urządzenie wykorzystuje modulowaną wiązkę podczerwieni do wykrywania przeszkód w świetle przejazdu. Komplet składa się z nadajnika (TX) oraz odbiornika (RX), które tworzą optyczną barierę ochronną dla bram wjazdowych, garażowych i innych instalacji wyposażonych w kompatybilny układ sterowania.

Zastosowanie i kompatybilność

Fotokomórki FAAC SAFEBEAM 785165 sprawdzą się w instalacjach automatyki bramowej, w których centrala sterująca obsługuje wejście bezpieczeństwa przeznaczone dla standardowego styku NC (normalnie zamkniętego). Mogą być stosowane w systemach bram przesuwnych i skrzydłowych, a także w wybranych instalacjach bram garażowych, pod warunkiem zgodności parametrów elektrycznych i sposobu podłączenia.

Zestaw zasilany jest napięciem 24 V AC lub 24 V DC. Standardowe wyjście przekaźnikowe ułatwia integrację z wieloma centralami automatyki różnych producentów, jednak przed montażem należy sprawdzić schemat połączeń oraz wymagania wejścia bezpieczeństwa konkretnej centrali.

Ważne: FAAC SAFEBEAM nie jest fotokomórką magistralową BUS. Nie należy podłączać jej bezpośrednio do wejść przeznaczonych wyłącznie dla urządzeń BUS, takich jak dedykowane interfejsy komunikacyjne. W przypadku wymiany istniejących fotokomórek warto również sprawdzić, czy instalacja wykorzystuje klasyczne wyjście przekaźnikowe, czy rozwiązanie oparte na magistrali.

Automatyczne osiowanie wiązki podczerwieni

Jedną z praktycznych cech fotokomórek FAAC SAFEBEAM jest funkcja samoczynnego osiowania nadajnika i odbiornika. Układ ułatwia uzyskanie prawidłowego toru optycznego, co usprawnia montaż i regulację urządzenia.

Kąt samoczynnego osiowania wynosi około ±7° przy zasięgu 20 m oraz ±13,5° przy odległości 5 m. Producent przewidział również diodę LED ułatwiającą wstępne ustawienie oraz punkty kontrolne pozwalające ocenić poziom sygnału.

Parametry techniczne:

• Producent: FAAC
• Model: SAFEBEAM
• Numer katalogowy: 785165
• Rodzaj urządzenia: fotokomórki bezpieczeństwa
• Zawartość zestawu: nadajnik TX i odbiornik RX
• Technologia detekcji: modulowana podczerwień
• Maksymalny zasięg: 20 m
• Zasilanie: 24 V AC / 24 V DC
• Pobór prądu nadajnika TX: 20 mA
• Pobór prądu odbiornika RX: 30 mA
• Łączny pobór prądu: około 50 mA
• Typ wyjścia: styk NC
• Obciążalność styku: 60 VA / 24 W
• Czas wykrycia przeszkody: 13 ms
• Automatyczne osiowanie: tak
• Kąt osiowania: ±7° przy 20 m; ±13,5° przy 5 m
• Stopień ochrony: IP54
• Temperatura pracy: od −20°C do +55°C
• Wymiary pojedynczej fotokomórki: około 35 × 105 × 25 mm
• Sposób montażu: natynkowy, na ścianie lub odpowiednim słupku
• Komunikacja BUS: nie
