Optyczna Listwa Bezpieczeństwa Krawędzi Dolnej Bramy Witt Sensoric OSE 3 BASIC

Optyczna Listwa Bezpieczeństwa Krawędzi Dolnej Bramy Witt Sensoric OSE 3 BASIC

Witt Sensoric OSE 3 BASIC nr kat. 319471 to kompletny zestaw elementów przeznaczonych do wykonania optycznej listwy bezpieczeństwa krawędzi dolnej bramy. System wykorzystuje optosensorowy nadajnik i odbiornik, które monitorują stan gumowego profilu bezpieczeństwa zamontowanego na dolnej krawędzi bramy.

Rozwiązanie przeznaczone jest przede wszystkim do bram przemysłowych, segmentowych i garażowych wyposażonych w automatykę, w których konieczne jest zabezpieczenie dolnej krawędzi przed kontaktem z przeszkodą. System OSE przekazuje sygnał bezpieczeństwa do centrali napędu, umożliwiając jej odpowiednią reakcję po zadziałaniu listwy.

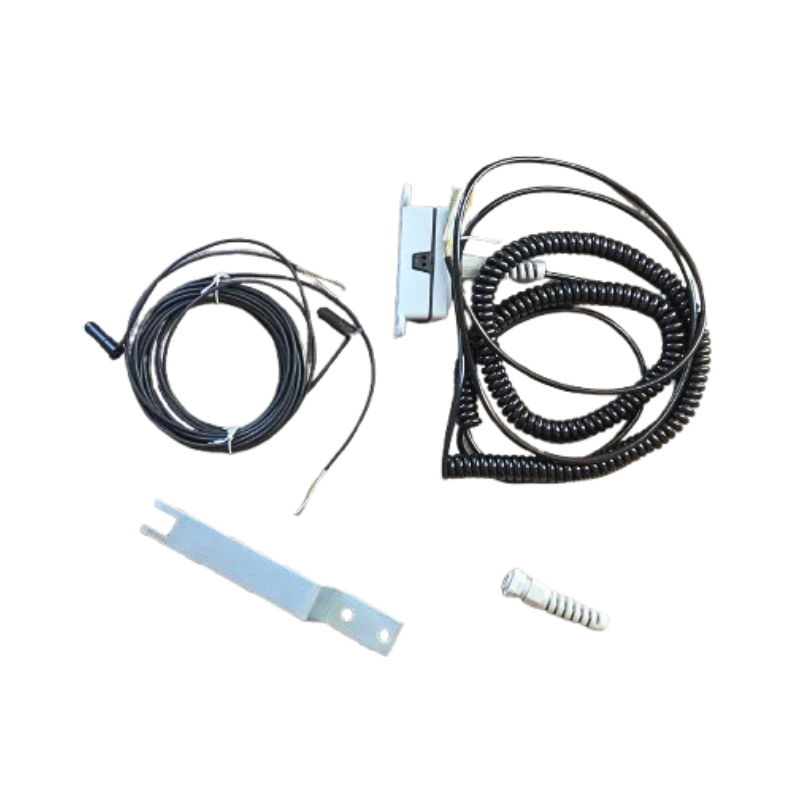

Kompletny zestaw OSE 3 BASIC

Witt Sensoric OSE 3 BASIC jest oferowany jako kompletny zestaw elementów potrzebnych do wykonania połączenia optycznej listwy bezpieczeństwa. Zestaw obejmuje nie tylko sam nadajnik i odbiornik, ale również elementy połączeniowe i przewody.

W komplecie znajdują się:

• optosensor – nadajnik,

• optosensor – odbiornik,

• przewód nadajnika o długości 0,5 m,

• przewód odbiornika o długości 6,5 m,

• puszka połączeniowa z dławikiem,

• złączka połączeniowa samozaciskowa,

• przewód spiralny 5 × 0,25 mm²,

• przewód spiralny w konfiguracji 1000 / 1000 / 1500 mm,

• uchwyt montażowy przewodu z dławikiem.

Dzięki temu zestaw może stanowić bazę do wykonania kompletnego układu optycznego zabezpieczenia krawędzi dolnej bramy.

Kompatybilność z centralami napędów:

Witt Sensoric OSE 3 BASIC jest przeznaczony do współpracy z centralami wyposażonymi w wejście systemu OSE. Zestaw może być stosowany między innymi w instalacjach z napędami i centralami:

• GfA ELEKTROMATEN,

• MFZ / OVTOR,

• SOMMER,

• ASSA ABLOY / Crawford,

• ETME,

• FORCE,

• NICE,

• FEIG,

• SEUSTER,

• HORMANN,

• oraz innymi centralami posiadającymi kompatybilne wejście OSE.

Najważniejsze parametry techniczne:

• Producent: Witt Sensoric

• Model: OSE 3 BASIC

• Numer katalogowy: 319471

• Typ: optyczna listwa bezpieczeństwa krawędzi dolnej

• System: OSE

• Elementy optyczne: nadajnik + odbiornik

• Zasilanie: 3–27 V DC

• System połączenia: 3-żyłowy

• Sygnalizacja: pierścieniowy wskaźnik LED

• Kategoria bezpieczeństwa: EN 12978

• Średnica optosensora: 12 mm

• Długość optosensora: 39 mm

• Przewód nadajnika: 0,5 m

• Przewód odbiornika: 6,5 m

• Puszka połączeniowa: 122 × 52 × 44 mm

• Przewód spiralny: 5 × 0,25 mm²

• Długości przewodu spiralnego: 1000 / 1000 / 1500 mm

• Stopień ochrony optosensorów: IP67

• Przeznaczenie: zabezpieczenie krawędzi dolnej bram automatycznych
