Centrala sterująca Came ZF1/ZF1N
Opis
Płyta sterująca ZF1/ZF1N przeznaczona jest do sterowania siłownikami z silnikiem jednofazowym 230Va.c./50÷60Hz o mocy do 300W z serii: KRONO, ATI, FERNI, FAST do bram jedno lub dwuskrzydłowych. Płyta sterująca jest zasilana napięciem 230Va.c./50÷60 Hz podanym na zaciski "L1-L2" i jest zabezpieczona bezpiecznikiem sieciowym 5 A. Na zaciskach "10-11" jest podawane napięcie 24Va.c. do zasilania akcesoriów, których łączny pobór mocy nie może przekraczać 20W.
Oferta dotyczy samej płyty elektroniki (bez transformatora, bez obudowy).

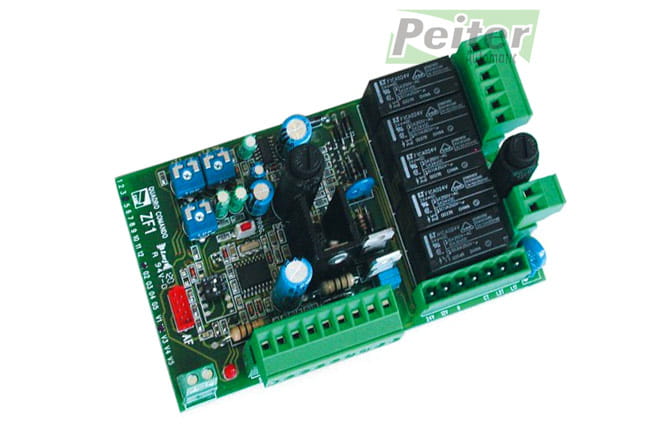

Uwaga! Centrala nie zawiera listew zaciskowych, które są widoczne na zdjęciu.
Bezpieczeństwo:
Urządzenia bezpieczeństwa mogą zostać podłączone i nastawione na:
- Ponowne otwarcie w fazie zamykania (zaciski 2-C1). Wykrycie przez fotokomórki przeszkody podczas fazy zamykania bramy, powoduje odwrócenie kierunku ruchu i całkowite otwarcie bramy.
- Przycisk "STOP" (2-1). Zatrzymuje bramę, anuluje cykl automatycznego zamykania. Aby ponownie uruchomić bramę należy posłużyć się pilotem lub przyciskiem "2-7"
Funkcje:
- Automatyczne zamykanie (T.C.A.). Czas automatycznego zamykania aktywuje się automatycznie z końcem cyklu otwierania. Czas automatycznego zamykania jest jednak podporządkowany działaniu ewentualnego osprzętu bezpieczeństwa podłączonego do zacisków "2-C1" i jest anulowany przez impuls "STOP" (zaciski "2-1") lub w razie braku energii elektrycznej.
- Elektrozamek. 12V / 15W zacisk "ES-ES", np. LOCK 81 lub LOCK82 firmy CAME
- Sygnalizacja "BRAMA OTWARTA". 24V/3W zaciski "10-5", sygnalizuje że brama nie wykonała pełnego cyklu zamykania.
Sterowanie:
- Krok po kroku (otwórz-stop-zamknij) przyciskiem "2-7" oraz pilotem.
- Rewersyjne (otwórz-zamknij) Przyciskiem "2-7" oraz pilotem.
- TOTMAN (operator obecny), bramę możemy otworzyć lub zamknąć tylko kiedy jest wciśnięty przycisk podłączony do zacisków "2-7". Funkcja ta aktywowana jest kiedy regulator T.L. (czas pracy) jest ustawiony na minimum.
