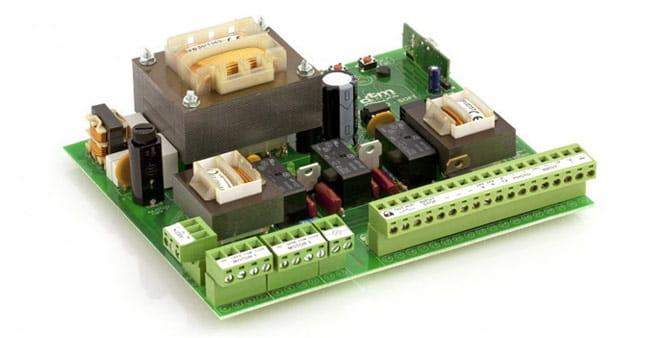

Centrala sterująca Dtm VARIA B232 SOFT

Seria sterowników do bram VARIA dzięki swojej uniwersalności to elastyczność doboru konfiguracji do indywidualnych potrzeb instalacji automatyki. Podstawowe zastosowanie sterownika VARIA B232 SOFT to sterowanie siłownikami bram dwuskrzydłowych.

• odbiornik radiowy gratis
• zaawansowane możliwości i proste programowanie
• kod PIN zabezpieczający sterownik przed ingerencją osób trzecich
• autozamykanie i auto-foto zamykanie
• testowanie fotokomórek przed ruchem bramy
• możliwość pracy z jednym siłownikiem
• obsługa do 700 pilotów z serii DTM433MHz


Parametry podstawowe:

• zasilanie: 230V AC, 50Hz
• pobór mocy w stanie spoczynku: 8VA
• pojemność pamięci pilotów radiowych: 700, każdy o indywidualnym numerze w pamięci
• temperatura pracy (min./max.): -20°C +55°C
• gabaryty zewnętrzne (szer. x głęb. x wys.): 185x95x241 mm
• sposób montażu: obudowa natynkowa o stopniu szczelności IP-55
• waga: 1,7 kg


Elementy wykonawcze:

• wyjście siłownika (napięcie / maksymalna moc / wbudowany kondensator / ilość): 230VAC / 2x350W / brak / 2
• regulacja mocy siłowników: elektroniczna w 30 krokach
• zabezpieczenie przeciążeniowe: programowane w 255 krokach
• wyjście lampy sygnalizacyjnej: przekaźnikowe (max. 230VAC / 6A), 4 tryby pracy
• wyjście zasilania peryferii (fotokomórki, itp.): 24V DC
• wyjście zasilania nadajników fotokomórek: 24V DC (patrz funkcja foto testu)
• wyjście rygla bramowego: ustawiane programowo 12V DC lub 24V DC
• wyjście dodatkowe: przekaźnikowe, 1A/24V AC/DC, pracujące w trybie bistabilnym i monostabilnym o czasie załączenia 1...255 sek.
• wyjście semafora / ilość / maksymalny prąd: typu OC / 2 / 50mA każde
• wejścia fotokomórki / ilość: typu NC / 2
• wejście ręcznego sterowania trybem OTWIERA: typu NO
• wejście ręcznego sterownia trybem ZAMYKA: typu NO
• wejście ręcznego sterowania trybem STOP: typu NC
• wejście ręcznego sterowania trybem KROK ZA KROKIEM (otwiera - stop - zamyka – stop): typu NO
• współpraca z wyłącznikami krańcowymi: tylko wewnętrznymi siłownika (wykrywanie rozłączenia obwodu prądowego)
• regulacja czasu otwierania, zamykania oraz faz miękkiego startu i stopu: 1 sek. do 255 sek. (z dokładnością do 1 sek.)
• regulacja czasu autozamykania i auto-foto zamykania: 1 sek. do 255 sek. (z dokładnością do 1 sek.)
• regulacja czasu opóźnienia ruchu pomiędzy skrzydłami: 1 sek. do 10 sek. (z dokładnością do 1 sek.)


Parametry radiowe:

• moduł radiowy: zintegrowany, superheterodynowy, zapewniający wysoką niezawodność, powtarzalność i odporność na zakłócenia radiowe
• zabezpieczenie transmisji: 64-bitowy kod dynamicznie zmienny Keeloq
• rodzaj modulacji / częstotliwość: ASK / 433,92 Mhz
• impedancja wejściowa anteny: 50 Ω
• antena: wewnętrzna, zaciski do podłączenia anteny zewnętrznej/ 50 Ω


Pozostałe parametry:

• komórka pamięci: zawiera dane na temat każdego pilota i jego konfiguracji
• pamięć konfiguracji urządzenia: nieulotna, układ scalony EEPROM mocowany w podstawce (udogodnienie przy serwisowaniu)
• ochrona przed krytycznymi zdarzeniami: Watch Dog, Brown Out Detect, Power On Reset


Funkcjonalność:

• interfejs użytkownika: sprzętowy interfejs zrealizowany na dwucyfrowym siedmiosegmentowym wyświetlaczu LED i dwóch przyciskach, obsługujących proste menu o strukturze drzewiastej
• dodatkowa funkcja włącznika/wyłącznika oświetlenia: tak, pod przyciskiem STOP (gdy sygnalizacja jest w trybie oświetlania)
• programowalna funkcja autozamykania siłownika: tak, z możliwością dezaktywacji pilotem lub przyciskiem ster. ręcznego
• programowalna funkcja auto-foto zamykania: tak, z programowanym czasem opóźnienia, włączane oddzielnie dla wejścia F1 i F2, z możliwością dezaktywacji pilotem lub przycisk ster. ręcznego
• foto test (testowanie fotokomórek przed ruchem bramy): tak, włączane oddzielnie dla wejść F1 i F2
• tryby pracy fotokomórek: stop, kontynuacja, odwrócenie ruchu, brak reakcji, ustawiane oddzielnie dla kierunku OTWIERANIE i ZAMYKANIE, oddzielnie dla wejścia F1 i F2
• funkcja nauki: tak (programowanie czasów otwierania, zamykania i faz spowalniania)
• zabezpieczenie przed przypadkowym uruchomieniem przy pomocy pilota: tak, funkcja podwójnego wciśnięcia
• programowalna funkcja przypominania o serwisie: tak
• blokada dostępu do menu (kod PIN): tak
• konfiguracja pilota: możliwość przypisania dowolnej z sześciu funkcji (OTWIERA, STOP, ZAMYKA, KROK ZA KROKIEM, FURTKA, WYJŚCIE DODATKOWE) do dowolnego przycisku
• możliwość kasowania całej pamięci: tak
• możliwość kasowania pojedynczego pilota: tak
• zablokowanie dostępu dla pojedynczego pilota: tak
• możliwość wpisania pilota bez konieczności dostępu do przycisków sterownika: tak (funkcja zdalnego dopisywania pilota)
• zablokowanie funkcji zdalnego dopisywania: tak
• funkcja kopiowania nastaw pilota od pilota o nr 001: tak
