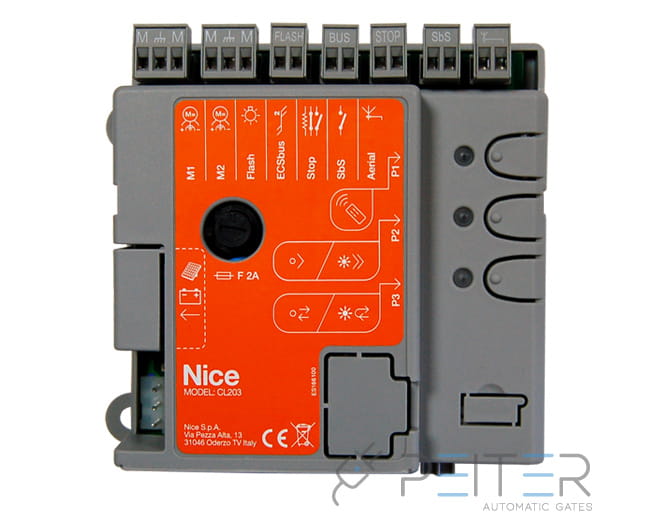

Centrala sterująca Nice HOME CL203

Płytka centrali sterującej CL203 bez transformatora i zewnętrznej obudowy do siłowników Nice HOME ARIA 400.

Funkcje programowane:

• Praca w trybie „Cyklu półautomatycznego“ lub „Cyklu automatycznego“ (zamykanie automatyczne)
• Prędkość silników „wolno“ lub „szybko“
• Czas pauzy w pracy „Automatycznej“ do wyboru spośród 10, 20, 40 i 80 sekund
• Typ otwarcia częściowego do wyboru spośród 4 trybów
• Siła silnika systemu odczytu przeszkód do wyboru spośród 4 poziomów
• Funkcjonowanie polecenia Krok po Kroku (SbS) wybierane w 4 trybach

Funkcje automatyczne

• Automatyczne rozpoznawanie urządzeń podłączonych do wyjścia ECSbus
• Automatyczne rozpoznawanie typu urządzenia Stop (styk NO, NC lub o oporze 8,2 kΩ)
• Automatyczne rozpoznawanie kątów otwarcia każdego skrzydła
• Automatyczne rozpoznawanie automatyki z 1 lub 2 silnikami

Dane techniczne:

• Typologia: centrala sterująca do 1 lub 2 silników 24 V do automatyzacji bram lub drzwi automatycznych, z odbiornikiem radiowym do nadajników ECCO5
• Zastosowana technologia: karta elektroniczna zarządzana przez mikrosterownik 8 Bit w technologii flash. Wbudowany do centrali, ale oddzielony od karty transformator, redukuje napięcie sieciowe do napięcia nominalnego 24 V stosowanego w całej automatyce
• Zasilanie z sieci: 230 V (+10% -15%) 50/60Hz
• Nominalny pobór mocy: 100 W; w momencie startowym moc wynosi 300 W przez maksymalny czas 2 s
• Zasilanie awaryjne: miejsce na akumulator awaryjny mod. PR100
• Wyjście lampy ostrzegawczej: dla urządzeń sygnalizacji świetlnej z żarówką 12 V, maksymalnie 21 W i połączeniem interfejsowym EL100
• Wyjście ECSbus: jedno wyjście z obciążeniem maksymalnym 15 jednostek ECSbus (1 jednostka ECSbus odpowiada poborowi pary fotokomórek)
• Wejście SbS: dla styków normalnie otwartych (zamknięcie styku wywołuje polecenie Krok po Kroku)
• Wejście Stop: dla styków normalnie otwartych i/lub stałego oporu 8,2kΩ lub dla styków normalnie zamkniętych z rozpoznaniem stanu „normalnego“ (każda zmiana zapisanego stanu wywoła polecenie Stop)
• Wejście dla anteny radiowej: 50Ω dla przewodu typu RG58 lub podobnych
• Maksymalna długość przewodów: zasilanie sieciowe: 30 m; wejścia/wyjścia: 20 m, kabel antenowy, najlepiej krótszy niż 5m (z uwzględnieniem zaleceń dotyczących minimalnego przekroju i rodzaju kabli)
• Temperatura otoczenia pracy: -20°C +55°C
• Montaż: pionowe ścienne
• Stopień ochrony: IP44
• Wymiary / masa: 180 x 240 h 110 mm / 2,8 kg
• Możliwość zdalnego sterowania: w przypadku nadajników ECCO5 do centrali może zostać wysłane jedno lub więcej następujących poleceń: Krok po Kroku (SbS) - Otwiera Częściowo - Tylko otwórz - Tylko zamknij
• Pojemność pamięci: do 250 nadajników, jeżeli wczytywane są w Trybie 1 - 250 przycisków, jeśli wczytywane są w Trybie 2
• Zasięg nadajników ECCO5: od 50 do 100 m. Zasięg zależy od występowania przeszkód i zakłóceń elektromagnetycznych, jak również od położenia anteny odbiorczej wbudowanej w lampę ostrzegawczą
