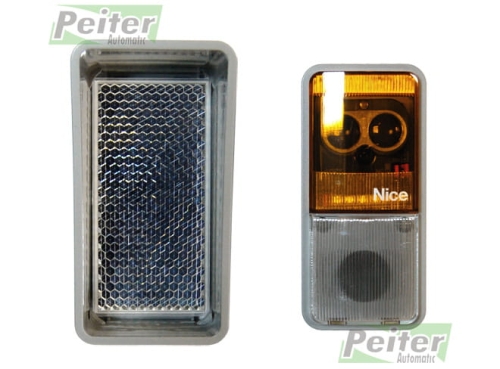

Fotokomórka refleksyjna Nice EPMOR

Fotokomórki EPMOR są bardzo ciekawym rozwiązaniem technicznym – moduł nadajnika (TX) i odbiornika (RX) znajduje się wewnątrz jednej obudowy, natomiast wysyłany przez nadajnik promień podczerwieni odbija się od specjalnego lustra, umieszczonego po przeciwnej stronie nadzorowanej strefy. Takie rozwiązanie usuwa kłopotliwą czasami konieczność przeprowadzenia przewodów zasilających na drugą stronę przejazdu.

Przy zastosowaniu systemu z lusterkiem może się pojawić problem odbicia promienia od wypolerowanego nadwozia samochodu. Wtedy taki odbity promień, wracając do swojego odbiornika, „oszukałby” system, sugerując wolną strefę ruchu bramy. Nice rozwiązała tą kwestię w niezwykle ciekawy sposób: wysłany przez TX promień odbija się od specjalnego rodzaju lusterka, które go polaryzuje w określonej płaszczyźnie. A więc do odbiornika wraca już promień spolaryzowany, czego oczywiście „oczekuje” układ optyczno-elektroniczny odbiornika. Jeśli zaś promień odbiłby się od karoserii pojazdu, powróciłby niespolaryzowany. W takiej sytuacji odbiornik po rozpoznaniu nieprawidłowości nie pozwoliłby na zamknięcie bramy lub wywołałby cofnięcie bramy, która już ruszyła do zamykania.

Fotokomórki EPMOR spełniają wymagania dla urządzenia bezpieczeństwa typu „D” – według normy EN12453, a z włączoną w centrali funkcją „FOTOTEST” – osiągają 2 klasę bezpieczeństwa zgodnie z normą EN954-1.

Fotokomórki EPMOR występują jedynie w wersji przekaźnikowej. Zasilane są napięciem 12/24 V AC/DC, a obciążalność styków przekaźnika wyjściowego to 500 mA przy 48 V.

Dane techniczne:

• Typologia urządzenia: wykrywacz obecności do automatyki bram i bram garażowych (typ D zgodnie z normą EN 12453) • Zastosowana technologia: pośrednia interpolacja optyczna za pomocą fotokomórki i światła odblaskowego, z modulowanym promieniem opto
• Zasilanie: 12/24 V /V (limity: 10 ÷ 35 V i 9 ÷ 28 V)
• Maksymalny pobór prądu: około 50 mA
• Kąt obszaru odczytu RX: +/-5° (± 25%)
• Styk przekaźnikowy wyjściowy: Max 500 mA i 48 V /V
• Żywotność styków: powyżej 600 000 interwencji z ładunkiem AC11 lub DC11
• Czas odpowiedzi: poniżej 30 ms
• Zasięg: zasięg użyteczny 8 m; zasięg maksymalny w optymalnych warunkach, 15 m (z wyłączonym mostkiem J1). Zasięg maksymalny może zostać ograniczony o 50% w obecności zjawisk atmosferycznych (mgła, deszcz, pył, itp.)
• Zdolność odczytu: przedmioty matowe o wymiarach przekraczających 50 mm, znajdujące się na osi optycznej między fotokomórką i światłem odblaskowym (prędkość maksymalna równa 1,6 m/s)
• Stopień ochrony: IP44
• Temperatura di robocza: -20°C +50°C
• Montaż: elementy zamocowane naprzeciw siebie, na dwóch pionowych i równoległych powierzchniach lub na przeznaczonym do tego wsporniku
• System regulacji wyrównania między fotokomórką i światłem odblaskowym: tak
• Wymiary (pojedynczy element): 105x50x40 mm
• Waga (suma dwóch elementów): 83 g
