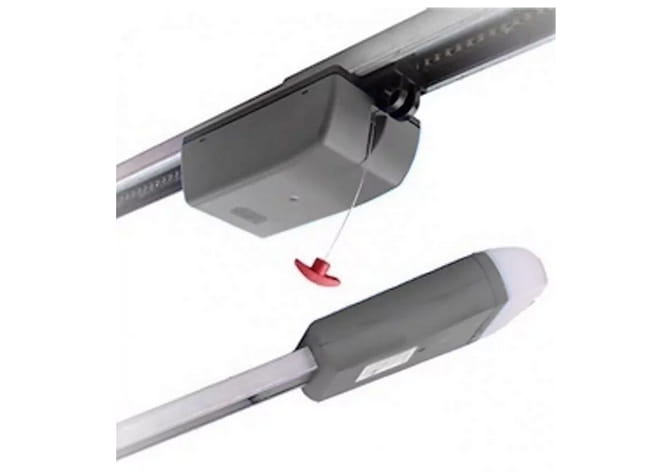

Zestaw Sommer / DTM BM550

DTM BM550 to napęd do bram garażowych wraz ze składaną szyną jezdną do bram o wysokości ok. 2300 mm (powierzchnia 8,25 m²), siłą ciągu 550 N, z wbudowanym odbiornikiem radiowym DTM433MHz. Napęd garażowy DTM BM550 to wynik współpracy DTM System z niemieckim liderem w tej branży – firmą Sommer. Wysoka jakość i nietuzinkowe rozwiązania są gwarancją pełnego zadowolenia zarówno podczas montażu jak i użytkowania przy zachowaniu atrakcyjnej ceny. Napęd może zostać zamontowany do różnego rodzaju bram garażowych uchylnych i segmentowych (sekcyjnych), a po wyposażeniu go w dodatkowe elementy mechaniczne również do bram bocznych i skrzydłowych.

• wyjątkowa kultura pracy mechanizmu napędowego - wózek jezdny poruszający się po nieruchomym łańcuchu
• wyjątkowo cicha praca
• łatwe uruchomienie dzięki prostej, niezawodnej konstrukcji wyłączników krańcowych
• DPS - system kontroli siły to proste programowanie, płynna praca napędu i wysoki poziom bezpieczeństwa
• SVS - system ryglowania napędu, który pozwala zablokować napęd nawet w pozycji bramy zamkniętej


Parametry podstawowe:

• zasilanie: 230 VAC / 50 Hz
• pobór prądu: 0,7 A
• pobór mocy / pobór mocy w spoczynku: 60-220 W (140 W przy 165 N) / 7 W
• maksymalna / nominalna siła uciągu: 550 N / 165 N
• maksymalna powierzchnia bramy: 8,25 m²
• maksymalna szerokość bramy: 3500 mm
• maksymalna wysokość bramy segmentowej / uchylnej: 2300 / 2550 mm
• maksymalna prędkość ruchu bramy: 160 mm/s
• długość szyny jezdnej: szyna łączona z solidnych i precyzyjnych elementów o łącznej długości 2550 mm
• wbudowane wyłączniki krańcowe: mechaniczne, regulowane w szynie jezdnej
• klasa ochrony: IP-20
• intensywność pracy: 15% (9 cykli/h)
• temperatura pracy: -20°C +60°C
• zabezpieczenie termiczne: 140°C
• wbudowane oświetlenie / czas świecenia: 32,5 V 34 W / 15 s
• poziom hałasu generowany przez napęd: 75 dBA
• waga: 17 kg


Parametry sterowania radiowego serii DTM433MHz:

• moduł radiowy: zintegrowany, superheterodynowy, zapewniający wysoką niezawodność
• zabezpieczenie transmisji: 64-bit KeeLoq
• rodzaj modulacji, częstotliwość: ASK, 433MHz
• antena: wewnętrzna (złącze w sterowniku do podłączenia anteny zewnętrznej)
• pojemność pamięci: 35 pilotów DTM433MHz
• możliwość kasowania całej pamięci: tak
• możliwość kasowania pojedynczego pilota: tak, konieczność posiadania usuwanego pilota
• możliwość wpisania pilota bez konieczności dostępu do sterownika: tak, funkcja zdalnego dopisywania pilota - tylko piloty DTM System
• blokada zdalnego dopisywania: tak


Parametry funkcjonalne:

• interfejs użytkownika: w oparciu o diody LED, przyciski typu SWITCH
• mechanizm napędowy: wózek jezdny z silnikiem
• możliwość ręcznego otwarcia / zamknięcia i zaryglowania bramy: tak, również w pozycji bramy zamkniętej
• potrzeba dodatkowego ryglowania bramy: nie, mechanizm samohamowny
• programowanie siły sterownika: układ elektroniczny DPS - precyzyjnie dobrane parametry elektryczne zapewniające szybką, cichą pracę z łagodnym startem i zatrzymaniem
• możliwość podłączenia dodatkowych akcesoriów: tak, fotokomórki
• sterowanie z przycisku typu NO: tak, w standardzie przycisk naścienny i podłączony do sterownika przewód o długości 5 metrów
• sterownik: wtykowa płyta sterownicza ze zintegrowanym odbiornikiem radiowym wbudowana lampa sygnalizacyjno-oświetleniowa: tak
• bezpieczeństwo: spełnia wymagania restrykcyjnej normy europejskiej PN-EN 12453:2002 w zakresie bezpieczeństwa użytkowania bram z napędem
• możliwość zastosowania do bram różnych producentów: certyfikaty zgodności z bramami znanych producentów
• zabezpieczenie przed zgnieceniem: wyjątkowo czuły, szybki, elektroniczny mechanizm wykrywania przeszkody, cofający o 100 mm i zatrzymujący bramę

Zestaw zawiera:

• Napęd BM550 z wbudowaną centralą sterującą i odbiornikiem radiowym DTM433MHz
• Pilot 4-kanałowy DTM Neo szary - 1 szt.
• Szyna 2-częściowa z łańcuchem wraz z wózkiem jezdnym
• Elementy montażowe
• Instrukcja montażu
• Karta gwarancyjna
