Płytka Elektroniki ZN7 CAME 88001-0281

Płytka Elektroniki ZN7 CAME 88001-0281

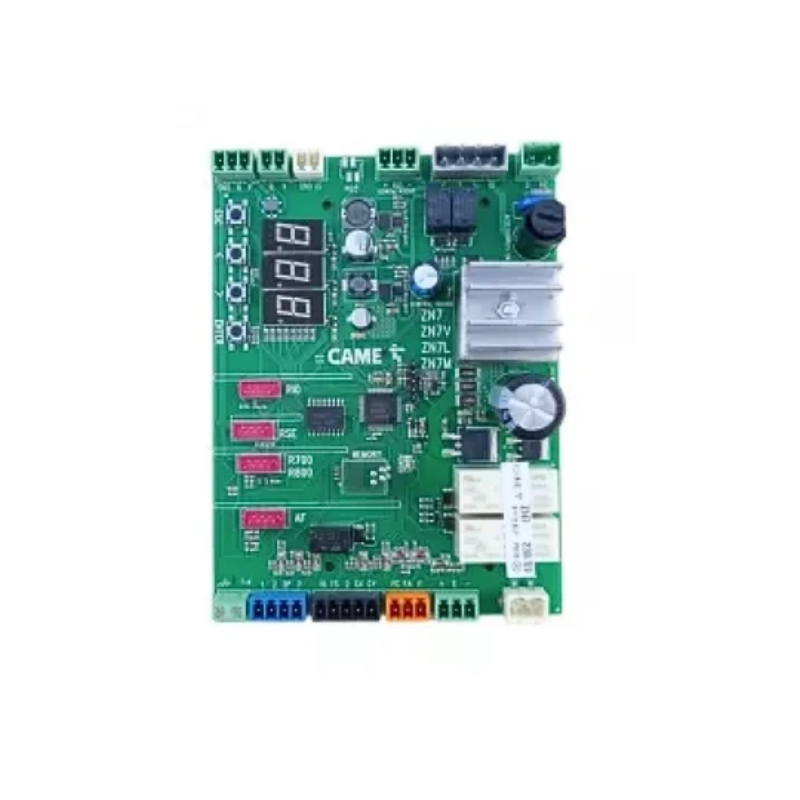

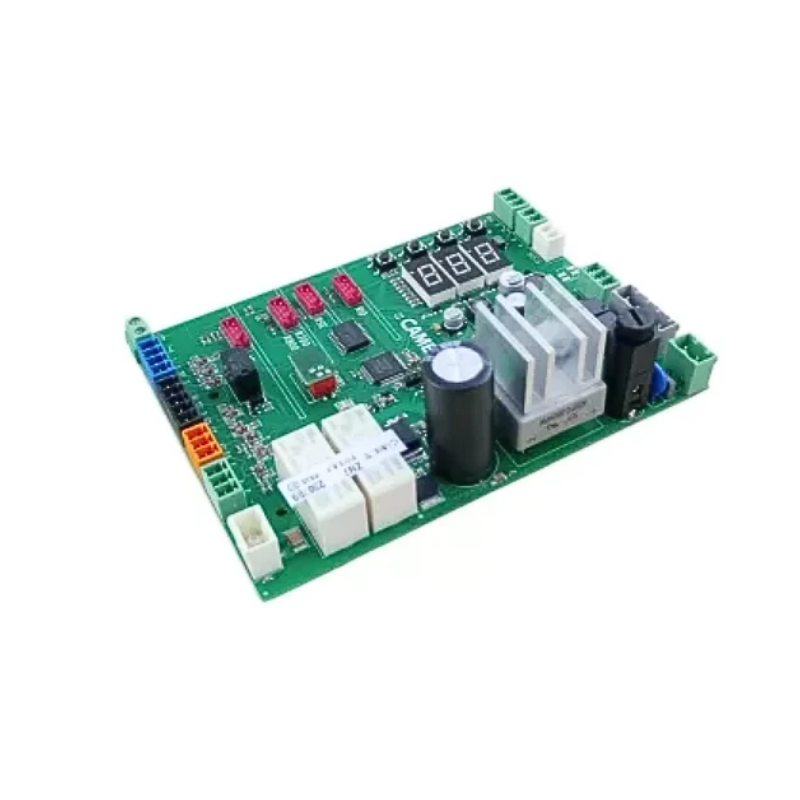

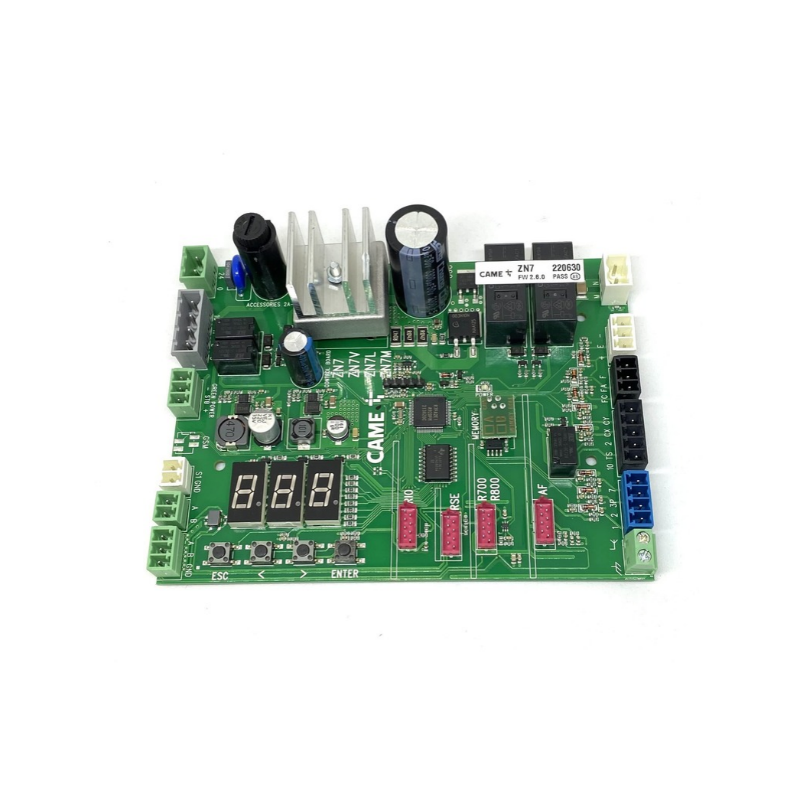

CAME 88001-0281 to oryginalna płyta sterująca ZN7 w wersji standardowej, przeznaczona do napędów bram przesuwnych CAME z rodziny BXV oraz kompatybilnych modeli SDN. Jest to jeden z najważniejszych elementów elektronicznych napędu – centrala odpowiada za sterowanie pracą silnika, obsługę wejść, wyjść, urządzeń zabezpieczających oraz funkcji programowania automatyki.

Płyta ZN7 współpracuje z napędami wyposażonymi w silnik 24 V DC i enkoder. Na płycie znajdują się między innymi zaciski do podłączenia motoreduktora, enkodera, wyłączników krańcowych, urządzeń sterujących i zabezpieczających, a także złącza przeznaczone do dodatkowych modułów i akcesoriów.

Oryginalna centrala sterująca CAME ZN7

CAME 88001-0281, oznaczana również jako 3199ZN7, jest oryginalną płytą sterującą CAME przeznaczoną do napędów BXV. Producent określa ten wariant jako ZN7 STANDARD.

Płyta jest przeznaczona do zastosowania serwisowego, między innymi w przypadku awarii centrali, uszkodzenia elementów elektroniki lub konieczności wymiany uszkodzonej płyty sterującej.

Warto zwrócić uwagę na oznaczenie wersji. CAME oferuje również wariant ZN7V, oznaczony numerem 88001-0282, przeznaczony do określonych wersji szybkich. Dlatego przed zakupem należy sprawdzić dokładny model napędu oraz numer zamontowanej centrali.

Parametry techniczne:

• Producent: CAME

• Numer katalogowy: 88001-0281

• Oznaczenie centrali: ZN7

• Kod producenta: 3199ZN7

• Wersja: STANDARD

• Typ elementu: płyta sterująca / płytka elektroniki

• Przeznaczenie: napędy bram przesuwnych CAME BXV

• Napięcie zasilania elektroniki: 24 V AC/DC

• Typ napędu: 24 V DC

• Obsługa enkodera: tak

• Wyświetlacz: 7-segmentowy

• Programowanie: za pomocą przycisków na płycie

• Charakter części: oryginalna część zamienna CAME

Kompatybilność – napędy CAME BXV

Płyta elektroniki CAME 88001-0281 ZN7 występuje na schematach następujących napędów:

• CAME BXV04AGS / BXV04ALS

• CAME BXV04AGT

• CAME BXV04RGS

• CAME BXV06AGS / BXV06ALS / BXV06AGM

• CAME BXV06AGT

• CAME BXV06AGM Standard

• CAME BXV06RGF

• CAME BXV06RGS

• CAME BXV08AGS / BXV08ALS

• CAME BXV08AGT

• CAME BXV08RGS

• CAME BXV10AGE

• CAME BXV10AGS / BXV10ALS / BXV10AGM

• CAME BXV10AGT

• CAME BXV10RGS

Płyta ZN7 jest stosowana w różnych wariantach napędów BXV, dlatego przed zakupem należy sprawdzić dokładne oznaczenie modelu oraz wersję centrali.

Kompatybilność – napędy CAME SDN

CAME 88001-0281 jest również stosowana w napędach serii SDN:

• CAME SDN4

• CAME SDN6

• CAME SDN8

• CAME SDN10
