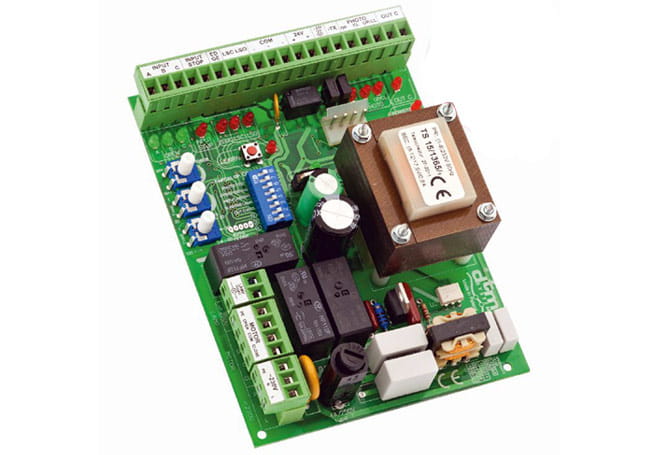

Centrala sterująca Dtm B231 EASY

Podstawowe zastosowanie to sterowanie siłownikami bram przesuwnych. Posiada bardzo prosty interfejs użytkownika, który znacznie upraszcza proces uruchomienia, dysponując jednocześnie zaawansowanymi rozwiązaniami funkcjonalnymi.

• regulacje ograniczone do minimum dzięki 8 dedykowanym trybom pracy
• testowanie fotokomórek przed ruchem bramy
• miękki start i stop
• płynna regulacja mocy siłowników
• pamięć czasów resztkowych
• w opcji karta sterowania radiowego


Parametry podstawowe:

• zasilanie: 230V AC, 50 Hz
• pobór mocy w stanie spoczynku: 8VA
• temperatura pracy (min./max.): -20°C +55°C
• gabaryty zewnętrzne (szer. x głęb. x wys.): 105x140x50 mm
• sposób montażu: wewnątrz obudowy napędu
• waga: 0,55 kg


Elementy wykonawcze:

• wyjście siłownika (napięcie / maksymalna moc / wbudowany kondensator / ilość): 230V AC / 350W / brak / 1
• regulacja mocy siłownika: elektroniczna przy pomocy potencjometru
• wyjście lampy sygnalizacyjnej: przekaźnikowe 230VAC, max. 6A oraz typu OC, max. 24VDC/6W
• wyjście zasilania peryferii (fotokomórki, itp.): 24V DC, 0,5A
• wyjście zasilania nadajników fotokomórek: typu OC (patrz funkcja foto testu)
• wyjście dodatkowe: przekaźnikowe (bezpotencjałowe), max. 1A/30V AC/DC, pracujące w trybie bistabilnym lub mostabilnym o czasie załączenia 4 sek.
• wejścia wyłączników krańcowych LO i LC: typu NC
• wejście zabezpieczjące EDGE: typu NC
• wejście fotokomórki / liczba: typu NC / 3
• wejście ręcznego sterowania OPEN A, OPEN B, OPEN C: typu NO
• wejście ręcznego sterowania STOP: typu NC
• regulacja czasu otwierania, zamykania oraz faz miękkiego startu i stopu: max. 255 sek. (z dokładnością do 1 sek.) – funkcja nauki
• regulacja czasu furtki: 1 sek. do 120 sek. (przy pomocy potencjometru)
• regulacja czasu opóźnienia ruchu pomiędzy skrzydłami: 1 sek. do 15 sek. (przy pomocy potencjometru)


Funkcjonalność:

• interfejs użytkownika: zrealizowany w oparciu o potencjometry obrotowe, multiprzełącznik typu DIP-SWITCH i microswitch LEARN z diodą LED
• możliwość wyłączenia wewnętrznego przerywacza lampy sygnalizacyjnej: tak
• funkcja autozamykania siłownika: tak, w odpowiednim trybie pracy sterownika
• funkcja foto-zamykania: tak, z czasem opóźnienia 5 sekund, w odpowiednim trybie pracy
• foto test (testowanie fotokomórek przed ruchem bramy): tak
• tryby pracy fotokomórek: zgodnie z ustawionym trybem pracy sterownika
• funkcja nauki: dwa tryby (uproszczony, rozszerzony)
• wstępne załączenie lampy sygnalizacyjnej: tak, 5 sek. przed ruchem bramy
• sterowanie radiowe: w opcji, poprzez dostępne na płycie złącze dla odbiornika radiowego
• funkcja furtki: tak
• pełna siła przy starcie: tak
